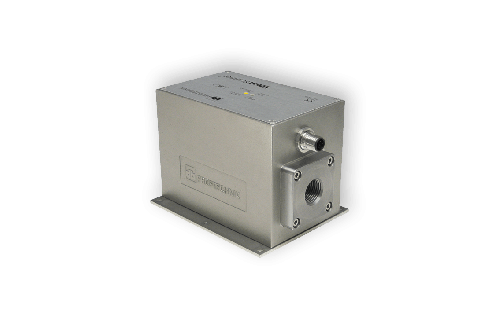

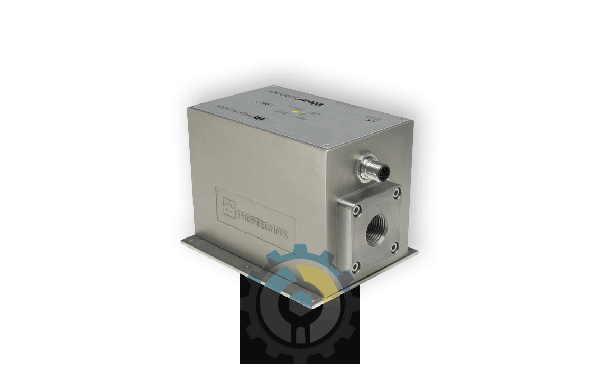

WEARSCANNER
Внутри одного редуктора может находиться несколько сотен литров масла. В крупных агрегатах объем масла может достигать даже нескольких тысяч литров. Его назначение - это смазка, очистка и охлаждение. Большое количество загрязняющих частиц в масле указывает на начинающееся разрушение узлов. Кроме того, эти частицы могут нарушить тонкий смазывающий слой на подшипниках качения, клапанах, коленчатых валах, зацеплении зубчатых колес и привести к их преждевременной поломке.
WEARSCANNER® это анализатор, который определяет наличие токопроводящих частиц, подсчитывает их количество в реальном времени и классифицирует их по размеру согласно ISO 16232. Датчик устанавливается на крупных агрегатах, выше масляного фильтра. Анализатор автоматически передает полученные данные в систему управления по протоколу Modbus и/или напрямую оператору или в центр обслуживания через систему мониторинга. Изменения в количестве и размере обнаруженных частиц, наблюдаемые в процессе мониторинга, позволяют заблаговременно выявить прогрессирующее разрушение зубьев шестерен или подшипников качения.
WEARSCANNER® использует новый запатентованный метод обнаружения частиц, основанный на вихревых токах. Обнаружение осуществляется вне зависимости от температуры масла, скорости потока, вязкости масла, содержания воды и воздуха или цвета масла (его потемнения). Данный метод также позволяет обнаружить очень медленно движущиеся частицы.
Классы размеров частиц по ISO 16232
Классы частиц, определяемые прибором WEARSCANNER
| Класс | B | C | D | E* | F* | G* | H | I | J | K |
| Размер | 5-15мкм | 15-25мкм | 25-50мкм | 50-100мкм | 100-150мкм | 150-200мкм | 200-400мкм | 400-600мкм | 600-1000мкм | >1000мкм |
* Классы E, F и G только в соответствующей конфигурации прибора
Принцип работы WEARSCANNER
- Каждый пик соответствует частице, проходящей через измерительную трубку
- Амплитуда указывает на размер частицы
- Количество пиков подсчитывается за установленный интервал времени, и результат передается по протоколу Modbus TCP
- Классы размера (в данном случае три) задаются для конкретной ситуации
- Возможна установка разрешения по времени и частоты сканирования
- Чувствительность прибора
- WEARSCANNER® может быть изменена путем настройки усиления, фильтра и мощности
Технические характеристики
Размер фиттингов | 1/2“- другие размеры доступны по требованию |
Метод измерения | вихревые токи, метод дифференциальной катушки |
Частицы | ферритовые и неферритовые |
Класс размера частиц | допускается установка до 8 классов частиц по размеру |
Скорость потока | 0,01 м/с – 5 м/с (0,1 - 40 л/мин.) |
Тип масла | минеральное, синтетическое или биологическое масло |
Давление масла | макс. 16 бар |
Диапазон температур | -20°C – 80°C |
Обработка сигнала | анализ распределения частиц с одновременным определением среднего размера и класса |
Обмен данными | TCP/IP, Ethernet |
Протоколы | Modbus-TCP |
Питание | 21 В – 30 В |
Индикация | LED 1: (зеленый = система готова, красный = ошибка) LED 2: (желтый = прохождение красный = перегрузка) |
Встроенная память | 64 MБ (~ 150 дней) |
Техническое обслуживание | Без подвижных частей, обслуживания не требует |
Самодиагностика | встроенная |
Молниезащита | встроенная |
Материал корпуса | нержавеющая сталь 1.4308 (стойкая к морской воде) |
Габариты | 120 x 80 x 80 мм |
Вес | 3,5 кг |
