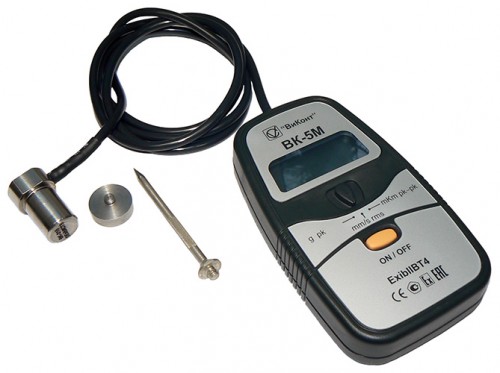

Виброметр ВК-5М

Виброметр, измеритель вибрации ВК-5М - Прибор для измерения виброускорения, виброскорости и размаха виброперемещения.

Назначение

Компактный виброметр ВК 5М предназначен для измерения виброускорения, виброскорости и размаха виброперемещения, и позволяет проводить экспресс-оценку уровня вибрации любого работающего промышленного агрегата.

Виброметр состоит из пьезоэлектрического вибропреобразователя типа ВК-315, соединенного гибким кабелем с измерительным блоком, имеющим цифровую индикацию результатов измерений.

Для крепления вибропреобразователя на объекте контроля может использоваться резьбовая шпилька или магнитный держатель. В труднодоступных местах применяется поставляемый в комплекте прибора, щуп.

Питание виброметра осуществляется от батареи типа GP 1604G ("Крона"), обеспечивающей не менее 50 часов работы виброметра.

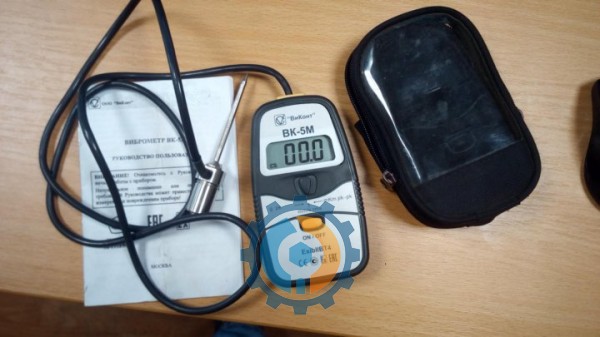

Для удобства переноски и эксплуатации виброметр снабжен защитным чехлом.

Принцип работы

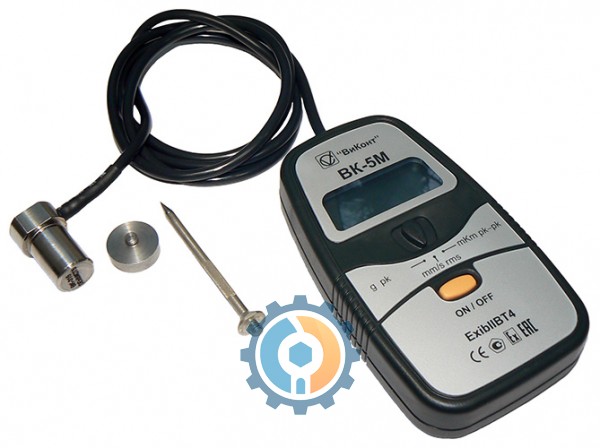

Конструктивно виброметр ВК-5 состоит из измерительного блока, вибропреобразователя и соединительного кабеля.

На лицевой панели пластмассового корпуса измерительного блока виброметра расположен цифровой индикатор и переключатель рода работы.

Вибропреобразователь имеет металлический герметичный корпус. Измерительный блок и вибропреобразователь соединены неразъемным кабелем.

Первичный измерительный преобразователь пьезоэлектрического типа ВК-315 преобразовывает механические колебания в точке контроля на объекте в электрический выходной сигнал.

Измерительный блок преобразовывает выходные сигналы вибропреобразователя в напряжение, пропорциональное в зависимости от положения переключателя рода работы амплитуде виброускорения, среднему квадратическому значению виброскорости или размаху виброперемещения, которые индицируются на цифровом табло в размерности виброускорения (м/с²), виброскорости (мм/с) или виброперемещения (мкм).
