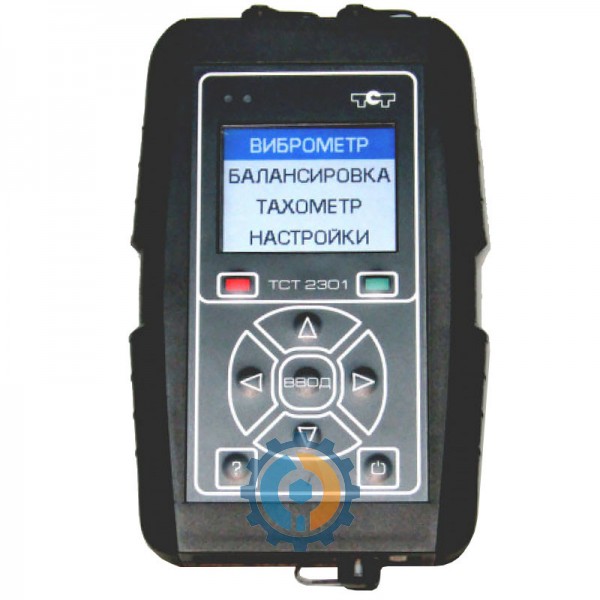

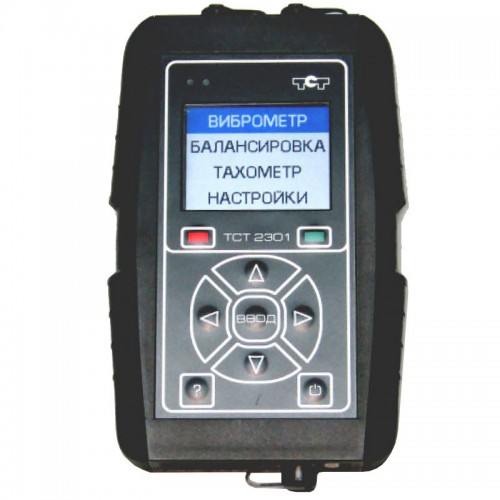

Виброметр-балансировщик ТСТ 2301

Производитель:

Арт:

b023620

Виброметр-балансировщик ТСТ-2301 - портативный прибор неразрушающего контроля для измерения вибрации роторных машин и проведения динамической балансировки роторов в собственных опорах и на балансировочных стендах.

Данный прибор позволяет провести вибродиагностику промышленного оборудования в "полевых" условиях быстро и безопасно.

Функции виброметра-балансировщика ТСТ-2301

Измерение общего уровня вибрации (ОУВ) в стандартных полосах частот в соответствии с ГОСТ.
Измерение ОУВ в полосах частот, задаваемых вручную.
Измерение СКЗ, Пик, Пик-Пик, Пик-фактор параметров вибрации (виброускорения, виброскорости, виброперемещения).
Определение наличия дисбаланса ротора.
Проведение балансировки роторов в собственных опорах и на балансировочных стендах (до 6 плоскостей балансировки, до 12 точек контроля).
Измерение частоты вращения ротора.

Последовательность работы с виброметром ТСТ 2301

Определения наличия дисбаланса. Датчики вибрации и частоты вращения (фазы) устанавливаются на агрегате. Производится измерение, прибор выдает информацию о наличии или отсутствии дисбаланса.
Измерение исходных данных. В режиме «балансировка» пользователь выбирает количество плоскостей балансировки и количество точек контроля (места установки датчика вибрации). Производится замер вибрации и фазы.
Установка пробного груза. На ротор крепится пробный груз, производится замер вибрации и фазы с учетом влияния массы пробного груза.
Расчет массы результирующего груза. Прибор автоматически рассчитывает массу результирующего груза и угол, на который необходимо установить данный груз. После установки измеряется вибрация и фаза. При необходимости процедура повторяется для достижения лучших результатов.

Поверка выполняется раз в 2 года.

Сертификат об утверждении типа средств измерений RU. C.28.001.A № 56285. Виброметры-балансировщики ТСТ 2301. Регистрационный номер № 58023-14.

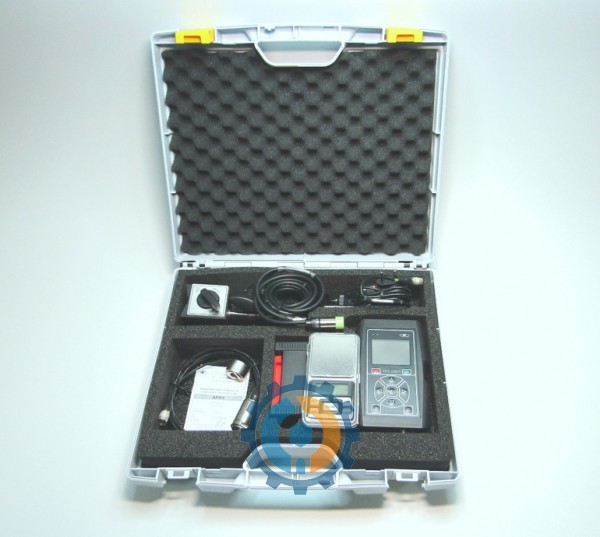

Комплектация:

Измерительный прибор ТСТ-2301
Акселерометр AP85
Тахометрический вихретоковый датчик PR18-8DN
Магнитная стойка
Документация
Сетевое зарядное устройство
Портативные весы
Транспортировочный кейс

Технические характеристики

Диапазон частот входного сигнала, Гц.	0,5 ÷ 25600
Неравномерность АЧХ, не более	5%
Частотные полосы по ГОСТ 10816-3-2002, Гц.	2-500, 2-1000, 10-1000, 10-2000, 10-5000
Дополнительные частотные полосы	Ручной ввод
Диапазон измерений частоты вращения, Гц.	0,5 ÷ 1000
Разрешающая способность по оборотам	1 оборот в минуту
Параметры вибрации	Виброускорение, виброскорость, виброперемещение
Тип первичного вибропреобразователя	Акселерометр
Масса прибора, кг.	не более 0,3
Габаритные размеры прибора, мм.	155 x 95 x 25
Дисплей	TFT, LCD, 2.2", 262 000 цветов
Аккумулятор	LiOn
Время непрерывной работы, ч.	не менее 8
Степень защиты	IP 65
