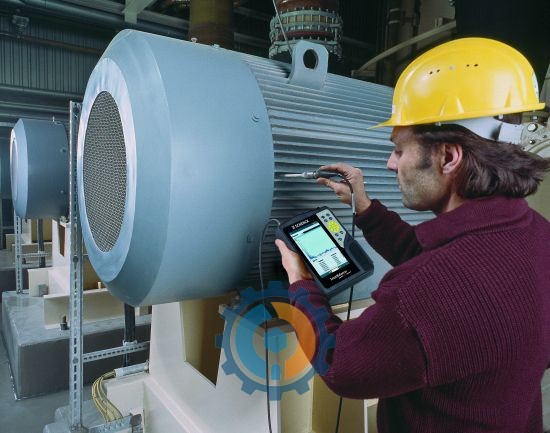

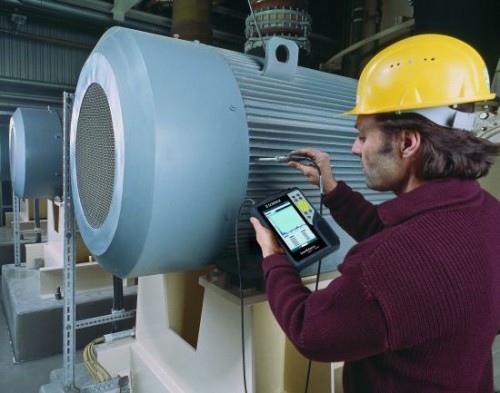

Вибродиагностика роторных машин

Дефекты роторных машин сопровождаются, главным образом, появлением ударных импульсов разной интенсивности и периодичности, поэтому вибродиагностика роторных машин «заточена» на обнаружении этих импульсов по спектрам и временным реализациям вибросигналов. Небольшое число дефектов проявляется в виде повышения общего фона вибросигнала, а не в виде дискретных составляющих (гармоник). Методы вибродиагностики роторных машин Периодические импульсы обнаруживаются методами спектрального анализа, непериодические импульсы – через изменение формы и мощности сигнала во времени.Наиболее мощные составляющие вибрации сосредоточены в низкочастотном (НЧ) диапазоне (до 1000 Гц) и контролируются чаще всего по спектру виброскорости . Для получения диагностической информации в расширенном диапазоне частот (до 10 кГц) удобней использовать спектры виброускорения . Микро-импульсы мало изменяют спектр вибрации, а лишь незначительно повышают уровень вибрации в широком диапазоне частот. Обнаруживаются они по форме высокочастотной (ВЧ) вибрации, но более наглядно – по форме огибающей. На приведенной здесь форме огибающей четко просматривается периодичность следования импульсов, поэтому продолжают анализ ВЧ вибрации по спектру огибающей (см.рис.2,в).  Спектральный состав спектра огибающей определяется и частотой следования ударов, и формой удара, и зависимостью силы удара от времени. И если проанализировать спектры огибающей, измеренные в различных точках машины, то можно определить место локализации дефекта, определить его вид и степень его развития. Таким образом, для определения зарождающихся дефектов роторной машины необходимо  проводить измерения спектра огибающей в расширенном частотном диапазоне, уделяя особое внимание преимущественно ВЧ вибрации. Измерения необходимо проводить в максимально возможном количестве точек вблизи зарождающегося дефекта, в направлении максимальной реакции контролируемых составляющих. Так как зарождающиеся дефекты развиваются относительно медленно, то интервалы между сериями измерений могут быть достаточно значительными. Также необходимо помнить, что для качественного анализа трендов, измерения необходимо проводить в одних и тех же точках и в одних и тех же направлениях, при одном и том же режиме работы роторной машины.
