Вибродиагностический комплекс «Спектр-07»
Производитель:
Арт:
b023623
Переносной вибродиагностический комплекс ТСТ «Спектр-07». Комплекс предназначен для определения технического состояния роторного оборудования и позволяет определить вид дефекта, степень его развития и сроки безаварийной эксплуатации (с выдачей рекомендаций по дальнейшей эксплуатации узла).
Возможности
- Измерение ОУВ (общего уровня вибрации) в соответствии с ГОСТ ИСО 10816
- Запись и анализ спектра огибающей вибрации, прямого спектра, временного сигнала
- Измерение частоты вращения ротора
- Работа с программным обеспечением VibroMedia (Автоматический анализ с выводом вида и степени развития дефекта узла, рекомендаций по дальнейшей эксплуатации, сроками безаварийной работы, ведение баз данных диагностируемых узлов и создание отчетов, ручной анализ спектров вибрационных сигналов)
Дефекты
- Подшипники качения
- Дисбаланс
- Перекос подшипника при посадке
- Неоднородный радиальный натяг
- Износ дорожки качения наружного кольца
- Износ дорожки качения внутреннего кольца
- Коррозия, трещины на дорожке качения наружного кольца
- Коррозия, трещины на дорожке качения внутреннего кольца
- Коррозия, трещины на поверхности тел качения
- Износ сепаратора
- Проскальзывание кольца
- Ухудшение качества смазки
- Зубчатые передачи
- Дефект зацепления
- Дефекты на оси
- Подшипники скольжения
- Дисбаланс
- Неуравновешенность вала
- Перекос подшипника
- Автоколебания вала
- Износ вкладыша подшипника
- Удары в подшипнике
- Рабочие колеса
- Неуравновешенность вала
- Автоколебание вала
- Бой рабочего колеса
- Дефект лопастей
- Неоднородность потока
- Кавитация жидкости
- Ременные (цепные) передачи
- Бой ведущего шкива (шестерни)
- Бой ведомого шкива (шестерни)
- Дефект ведущего шкива (шестерни)
- Дефект ведомого шкива (шестерни)
- Дефект ремня (цепи)
- Машины переменного тока
- Дисбаланс ротора
- Дисбаланс агрегата
- Дефект крепления опор
- Неравномерный зазор в статике
- Неравномерный зазор в динамике
- Дефект обмоток статора
- Искажение формы напряжения питания
- Машины постоянного тока
- Дисбаланс ротора
- Дисбаланс агрегата
- Дефект крепления опор
- Дефект обмоток якоря
- Дефект системы возбуждения
- Дефект щеточно-коллекторного узла
- Пульсация напряжения питания
Порядок работы
- Конфигурирование базы данных в ПК. Построение базы данных диагностируемого оборудования в ПО VibroMedia. Ввод геометрических параметров узла и его частоты вращения. В ПО имеется большая база данных подшипников качения
- Передача данных в прибор. Создается маршрутная карта с узлами для диагностирования, которая потом передается через usb-кабель в прибор
- Проведение измерений. Датчик на магните устанавливается в непосредственной близости к диагностируемому узлу. После снятия сигнала вибрации доступна функция экспресс-диагностики подшипников качения и зубчатых передач непосредственно в приборе
- Передача данных в ПК. После передачи данных в ПК, ПО VibroMedia автоматически проведет диагностирование узлов и выдаст отчет с описанием вида дефекта, степени его развития, сроком безаварийной работы и рекомендациям по дальнейшей эксплуатации узла

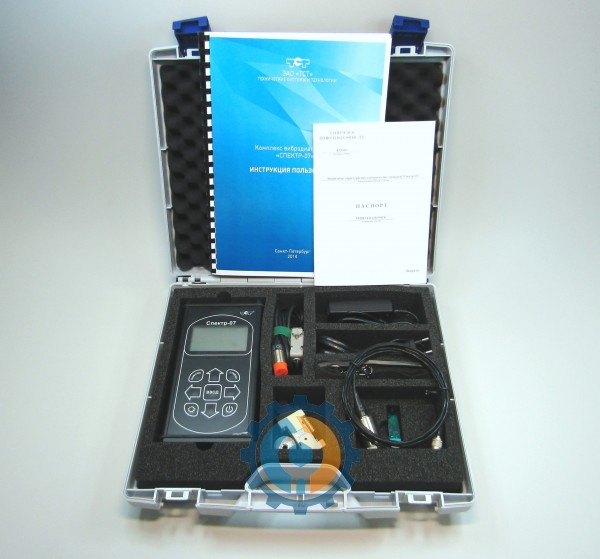

Комплектация:

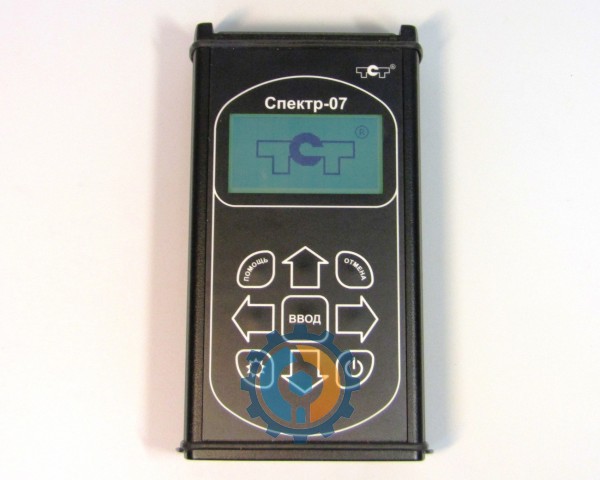

- Анализатор «Спектр-07»
- Зарядно-питающее устройство
- Вибродатчик с кабелем и магнитом
- Кабель обмена с компьютером
- Тахометр
- Программа VibroMedia на компакт-диске
- Описание программы VibroMedia
- Транспортировочный кейс
- Руководство по эксплуатации
- Паспорт
- Методика поверки
- Гарантийный талон
- Упаковка
Технические характеристики
| Технические данные анализатора | |
| Входное сопротивление, кОм | 100±5 |
| Динамический диапазон входного сигнала | 5·10-6...2,0 (112) |
| Диапазон частот входного сигнала, Гц | 0,125...25600 |
| Средние частоты цифровых полосовых фильтров для предварительной фильтрации входного сигнала, Гц | для 1/3 октавных фильтров: 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 16000, 20000 для 1/1 октавных фильтров: 8000, 16000 |
| Габаритные размеры измерительного блока, мм | не более 200 х 113 х 47 |
| Масса прибора, кг | не более 1,2 |
| Мощность потребляемая прибором, Вт | не более 2,0 |
| Параметры при измерении сигнала в частотной области | |
| Полосы анализа, Гц | 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 |
| Количество линий в спектре | 400, 800, 1600 |
| Весовая функция | Ханнинг |
| Количество усреднений в спектре | 1...255 |
| Единицы измерения амплитуды | м/c2, мм/c, мкм, B, g |
| Представление спектра, (дБ) | линейное, логарифм |
| Параметры при измерении сигнала во временной области | |
| Количество отчетов | 1000 |
| Единицы измерения амплитуды | м/c2, B, g |
| Диапазон частот вращения, Гц | 2...300 |
| Параметры электропитания | |
| Емкость памяти | число линий: 400, 800, 1600 число спектров: 700, 400, 200 |
| Параметры энергонезависимой памяти | |
| Аккумулятор | никель - металл - гидрид |
| Время работы от аккумуляторной батареи, ч | не менее 12 |
| Время заряда аккумуляторной батареи, ч | не более 3 |
| Рабочие условия эксплуатации: | |
| Температура окружающего воздуха, °С | от -20 до +40 |
| Относительная влажность воздуха, % | 30...90 |
