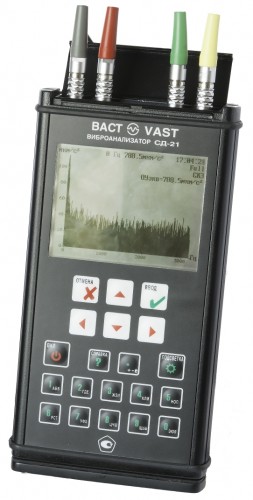

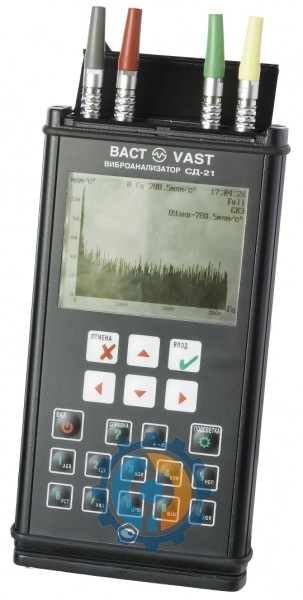

Виброанализатор СД-21

В приборе применен двухканальный 24-битный сигма-дельта АЦП. Существенно уменьшены габаритные размеры и вес, увеличен объем памяти. Прибор собран в легкосплавном металлическом корпусе и имеет  повышенную степень защиты от воздействия окружающей среды (пылевлагозащищенное исполнение).

СД-21 оснащен сменной батареей питания.

Новая платформа виброанализаторов традиционно поддерживает возможность расширения функций и модернизации приборов путем обновления программного обеспечения.

Для работы во взрывоопасных помещениях с вибропреобразователями, имеющими степень взрывозащиты 1ExibIICT4 Х предназначен виброанализатор СД-21В.

Виброанализатор СД-21В имеет маркировку взрывозащиты 1ExibIICT4 Х, соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и может применяться во взрывоопасных зонах помещений и наружных установок согласно гл.7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Применение

СД-21 двухканальный цифровой измеритель вибрации, анализатор и сборщик данных, который позволяет проводить:

• временной сигнал (режим осциллографа)
• уровни вибрации в полосах, предусмотренных ГОСТами, и другими нормативными документами
• пикфактор
• автоспектры
• спектры огибающей компонент сигнала,выделенных полосовыми фильтрами
• скорость вращения
• амплитуда и фаза сигнала на частоте вращения и ее гармониках
• запись длительного временного сигнала,ограниченного по времени только количеством свободной памяти

Балансировка роторов:

• 1, 2, 3-плоскостная балансировка
• до восьми точек контроля
• балансировка по коэффициентам влияния
• подпрограммы для оценки пробных масс,сложения и распределения балансировочных масс
• выбор пользователем направления увеличения фазы и, соответственно, угла установки корректирующих масс (по или против направления вращения машины)
• сопряжение результатов измерения фаз с приборами, имеющими сдвиг фазы
• контроль достоверности результатов измерения по величине дисперсии сигнала вибрации
• контроль сигнала с датчика оборотов в процессе измерения
• формирование протоколов балансировки

Виброналадка:

• амплитудно-фазочасточные характеристики во время пуска или выбега машины (до 16 каналов измерения)
• анализ резонансов, возбуждаемых ударом, определение частот и декрементов затухания собственных колебаний
• расчет для проведения центровки валов по результатам измерений несоосности при помощи индикаторов или щупов.

Прибор обладает следующими преимуществами:

• внешнее исполнение прибора: компактные габаритные размеры, небольшой вес
• применение цифровых технологий
• работа в неблагоприятных температурных условиях (-20; +50)
• наличие 2-х каналов
• большая эргономичность интерфейса
• соответствие международным стандартам

Встроенные в СД-21 программы:

• БАЛАНСИРОВКА — встроенная программа балансировки до 3 плоскостей коррекции, до 8 точек измерения вибрации. Включает в себя подбалансировки, балансировку по коэффициентам влияния, программы сложения и распределения корректирующих масс и т.д.
• БАЛАНСИРОВОЧНЫЙ СТАНОК — встроенная программа балансировки программа позволяет проводить балансировку VBAL Int с минимальным количеством нажатия клавиш.
• МАГНИТОФОН — встроенная программа для записи длительных выборок временного сигнала (формы сигнала). Длительность непрерывной записи ограничена только объемом свободной памяти прибора.
• РАЗГОН/ВЫБЕГ — встроенная программа измерения АФЧХ при пуске и выбеге машины (до 16 каналов измерения по двум гармоникам). Определяются критические скорости, резонансы. Данные могут быть использованы для балансировки машины в собственных опорах на скоростях намного меньше рабочей.
• УДАР — встроенная программа анализа резонансов методом ударного возбуждения с определение собственных частот и декрементов затухания.
• ЦЕНТРОВКА ВАЛОВ — встроенная программа позволяет проводить расчеты для центровки валов по результатам измерений щупами или часовыми индикаторами. Программа производит расчет для машин горизонтального и вертикального исполнения.

Программы для компьютера:

• VBAL_Pro — программа многоплоскостной балансировки — до 16 плоскостей, до 64 точек измерения, до 8 режимов работы
• DREAM — мониторинг, автоматическая диагностика и прогноз состояния вращающихся машин и их узлов — подшипников, редукторов, механических передач, насосов и вентиляторов.
• VIBRO-12 — накопление, обработка и распечатка результатов измерений прибора СД-21.

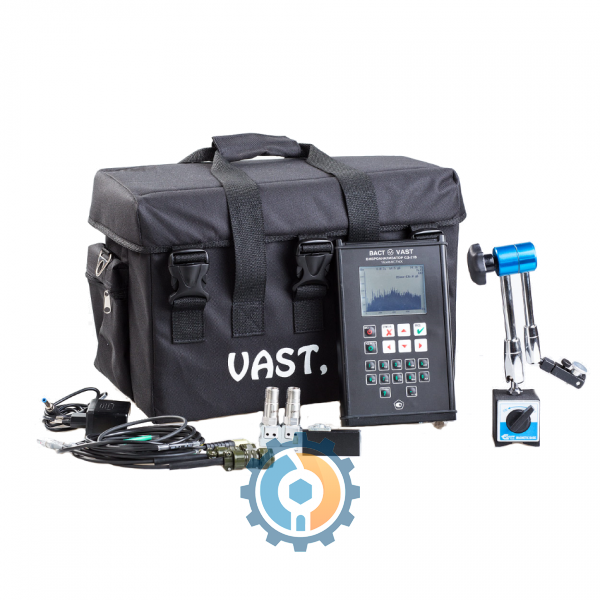

Комплект поставки СД-21:
