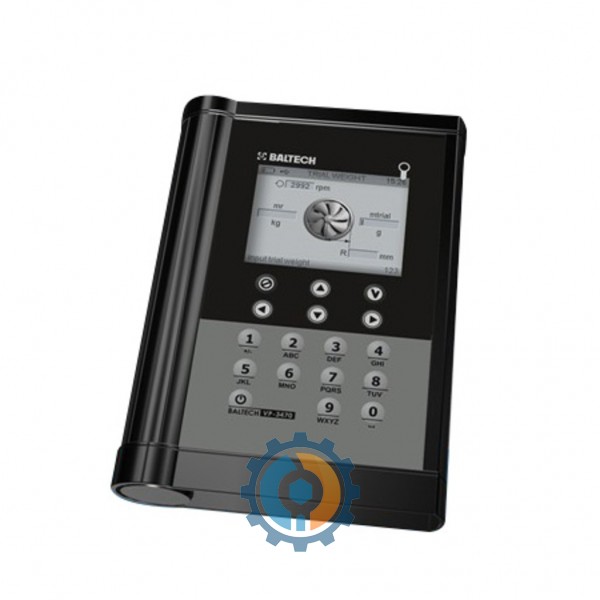

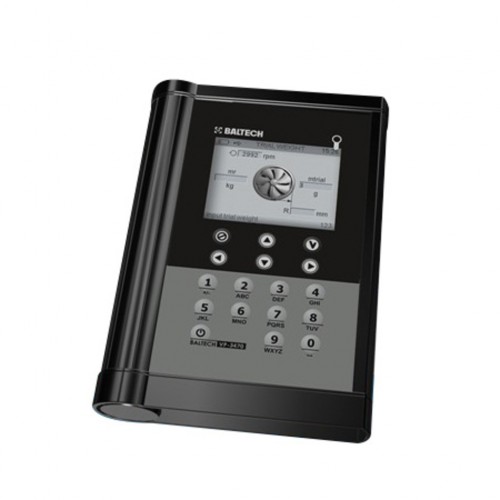

Виброанализатор BALTECH VP-3470

Двухканальный виброанализатор BALTECH VP-3470 с программой вибродиагностики BALTECH Expert предназначен для определения технического состояния широкого класса машин и механизмов, а также выполнения динамической балансировки в собственных опорах роторов. Система подходит как для начинающих диагностов, так и для продвинутых пользователей. Это незаменимый наладочный инструмент для механиков, энергетиков и сервисных организаций. Любой специалист может провести измерение вибрации агрегата, быстро определить общее техническое состояние, выявить с высокой достоверностью все виды дефектов и провести виброналадочные работы (например, балансировку в собственных опорах).

Все типы вращающихся (роторных) механизмов можно балансировать системой BALTECH VP-3470 без разбора механизмов: вентиляторы, дымососы, градирни, турбины, компрессоры, электродвигатели, насосы (по полумуфтам) и прочее. Вы можете отбалансировать любое динамическое оборудование, главное условие – это наличие доступа к ротору механизма, на который вы устанавливаете балансировочные грузики. Данную систему вы можете использовать, как новую измерительную систему для старых балансировочных станков на вашем предприятии.

Измерение вибрации при проведении балансировки в собственных опорах может выполняться по 1…4 плоскостям и 1…16 точкам измерения вибрации. Виброанализатор позволяет Вам сразу по спектру вибрации определить причины: 1хFоб – дисбаланс, 2хFоб – расцентровка.

Все типы трендов, протоколы и отчеты по виброконтролю и балансировке вы можете сохранять в программном обеспечении BALTECH Expert (только для максимальной комплектации). BALTECH Expert является комплексной экспертной программой мониторинга, диагностики и анализа состояния оборудования и предназначено для работы с переносными приборами и системами центровки валов серии «КВАНТ», вибродиагностики и балансировки серии BALTECH VP, контроля температуры серии BALTECH TR.

Функциональные возможности

• Измерение вибрации и анализ (2 вибрационных канала, 1 тахометрический канал)
• Виброконтроль: измерения общего уровня вибрации (виброперемещение, виброскорость, виброускорение, СКЗ, амплитуда, эксцесс)
• Тахометр
• Фазометр
• Стробоскоп
• Балансировка (до 4-х плоскостей, до 16 точек измерения вибрации, пробный пуск)
• Предварительный расчет пробного груза
• Расчет угла и массы балансировочного груза
• Осциллограф (режим измерения временных сигналов)
• Спектральный анализ сигналов
• БПФ спектральный анализ огибающей
• Передача измеренных данных в программное обеспечение BALTECH Expert для ведения баз данных по состоянию оборудования, анализа данных, прогнозирования, диагностики и формирования отчетов

Анализ измеренной вибрации (1 и 2-х канальное)

• Временные сигналы и колебания динамического (роторного) оборудования позволяют определить повреждения в низкооборотных машинах, градирнях, редукторах и прочих агрегатах

Вибродиагностика (1 и 2-х канальное)

• Быстрое преобразование Фурье (БПФ анализ) – анализ спектра огибающей выполняется для вибродиагностики технического состояния машин и механизмов, подшипников качения, а также зубцовых частот и дефектов редукторов

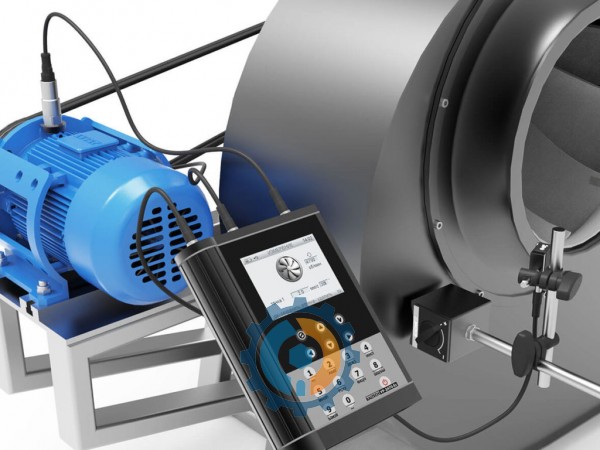

Балансировка в полевых условиях (1,2,3 и 4-х плоскостная)

• С помощью 2-х каналов вы можете быстрее выполнить эффективную динамическую балансировку в двух плоскостях любого типа механизмов (возможно до 4-х плоскостей). С помощью виброанализатора – балансировщика BALTECH VP-3470 вы можете устранить дисбаланс за 30-40 минут, используя из комплекта лазерный тахометр, инклинометр и весы для балансировочных масс

Помните! Неуравновешенность роторов является одной из самых разрушительных сил, как и расцентровка осей валов и муфтовых соединений, в следствии дисбаланса всегда появляется комплекс проблем

• Быстрый износ подшипниковых узлов
• Увеличение общего уровня вибрации (ослабление всех кинематических связей)
• Увеличения шума (аттестация рабочих мест персонала)
• Снижение КПД (коэффициента полезного действия) механизма
• Поломка опор механизмов (трещины на лапах)
• Ускоренное загрязнение и износ смазочных материалов
• Поломка валов, муфт и сопряженных деталей
• Увеличение потребления электроэнергии (увеличение нагрузок до 15%)

Три шага балансировки

• Измерение вибрации
• Расчет балансировочных грузов
• Установка рассчитанных грузов

Возможности программного обеспечения BALTECH Expert

• Многоуровневое конфигурирование базы данных
• Создание маршрутов
• Ввод данных вручную
• Вибромониторинг ISO 10816, 25364, 30576 и других
• Установка порогов
• Анализ и тренды уровней вибрации, спектров, временных сигналов вибрации, любых скалярных величин
• Анализ и диагностика по всем уровням иерархии
• Обработка термограмм
• Формирование отчетов по всем типам измерения (вибрация, центровка, балансировка)

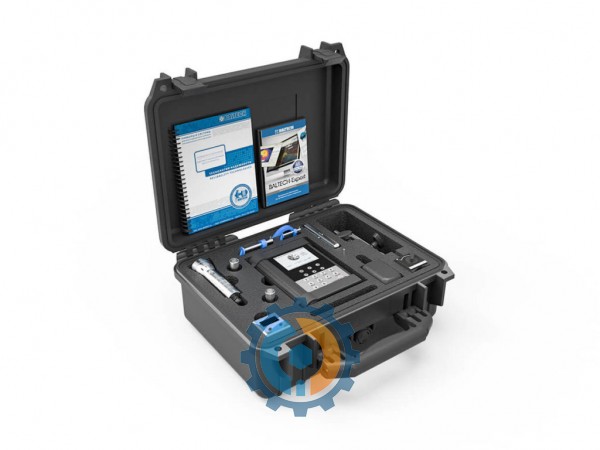

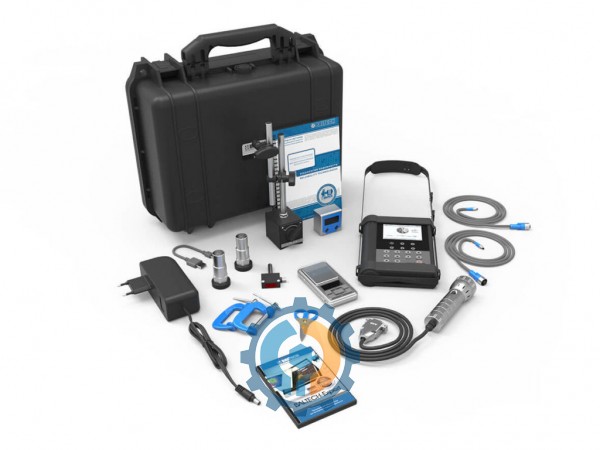

Комплектация:

• Блок измерительный
• Адаптер сетевой
• Кабель интерфейсный
• Вибропреобразователь с кабелем и магнитом - 2 шт.
• Тахометрический лазерный датчик
• Кабель для тахометрического датчика
• Держатель для тахометрического датчика
• Штатив магнитный
• Светоотражающая самоклеющаяся пленка (катафот)
• Стробоскоп
• Угломер
• Весы
• Струбцина - 2 шт.
• Ножницы
• Маркер белый
• Кейс для транспортировки и хранения
• CD с программным обеспечением BALTECH Expert
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка
