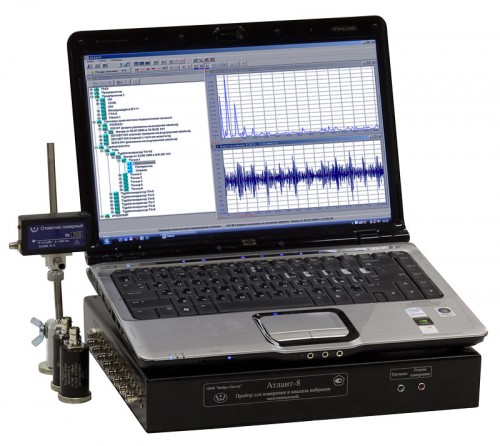

Виброанализатор Атлант-8

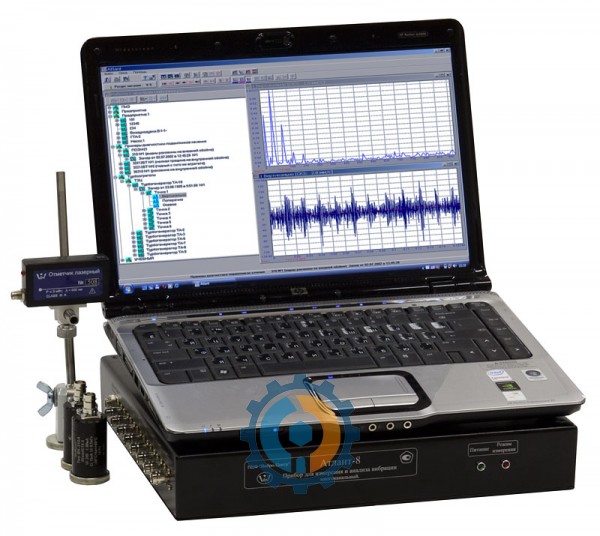

Атлант-8 – многоканальный синхронный регистратор и анализатор вибросигналов

Назначение анализатора Атлант8

Многоканальный синхронный регистратор-анализатор вибросигналов Атлант 8 является современным прибором, предназначенным для решения наиболее сложных задач в вибрационной диагностике состояния оборудования. Основу виброанализатора Атлант составляет переносный компьютер типа "ноутбук", в котором объединены функции регистрации сигналов, обработки, хранения. Функции первичной обработки вибросигналов, фильтрации и синхронного цифрового преобразования реализуются во внешнем блоке. К этому блоку подключаются вибродатчики и отметчик фазы, используемый при балансировке. Применение компьютера для обработки сигналов снимает практически все ограничения, свойственные обычным переносным приборам виброконтроля. Это - малое количество входных каналов, низкое быстродействие, ограниченный объем памяти. Возможность проведения непрерывной регистрации сигналов в течение десятков секунд или минут позволяет использовать такие приборы для регистрации переходных процессов в оборудовании, для контроля вибрационных процессов в тихоходных механизмах и т. д.

Прибор Атлант-8 выпускается только в общепромышленном исполнении. Недопустимо использование прибора во взрывоопасных помещениях.

Вибропреобразователи ВК-310 являются покупными изделиями с маркировкой взрывозащиты 1ExibIIAT4.

В состав прибора Атлант входит набор программ вибрационной диагностики. При помощи программного обеспечения Атлант можно анализировать временные формы и спектры вибросигналов, вейвлет - преобразования сигналов. Большую пользу при диагностике могут принести имеющиеся программные средства пространственной визуализации многомерных колебаний.

Обновление ПО производится в течение всего срока жизни прибора по E-Mail или на CD-ROM пользователя.

Особенности анализатора Атлант-8

• автоматизированная система диагностики технического состояния и поиска дефектов вращающегося оборудования по спектрам вибросигналов;
• язык написания диагностических правил, при помощи которого пользователь может использовать все свои диагностические наработки;
• система ранней диагностики дефектов состояния и монтажа подшипников качения по спектрам огибающей вибросигнала;
• проведение балансировки и успокоения роторов в собственных подшипниках - до 14 плоскостей коррекции и 42 точек контроля

Комплектация анализатора Атлант-8

• Компьютер переносной;
• Синхронный регистратор сигналов;
• Кейс или сумка для переноски компьютера и синхронного регистратора;
• Кабели для соединения компьютера с синхронным регистратором сигналов (USB);
• Вибродатчики ВК-310А – 8 шт;
• Кабели соединительные к вибродатчикам – 9 шт;
• Отметчик лазерный;
• Стойка под лазерный отметчик;
• Лента для лазерного отметчика –1 м;
• Диск с ПО;
• Руководство пользователя;
• Технический паспорт на вибродатчики – 8 шт;
• Паспорт на прибор;
• Протокол калибровки;
• Лист комплектации.

Технические характеристики
