Стационарная система контроля вибрации КАСКАД

Аппаратура КАСКАД предназначена для автоматического контроля абсолютной и относительной вибрации и механических величин (осевого сдвига, тепловых и линейных расширений, изгиба вала, частоты вращения) сбора и обработки вибросигналов, выявления дефектов непрерывно работающего промышленного оборудования. Широко применяется в различных отраслях: в энергетике, нефтяной и газовой промышленности, на химических и металлургических производствах, на транспорте. Аппаратура прошла государственную аттестацию на взрывозащиту в России. Аппаратура зарегистрирована в Государственном Реестре средств измерений России. Решением ведомственной Комиссии рекомендована для применения в РАО Газпром на газокомпрессорных агрегатах и в системах АСУ.

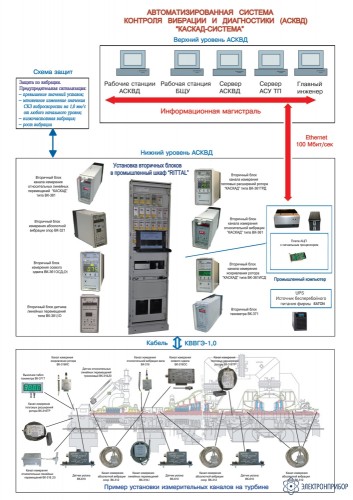

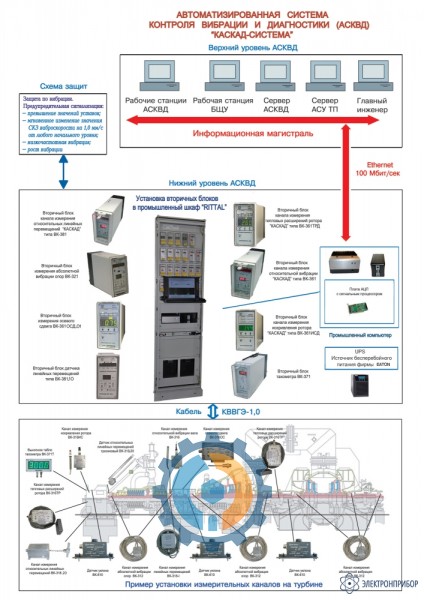

АВТОМАТИЗИРОВАННАЯ СИСТЕМА КОНТРОЛЯ ВИБРАЦИИ И ДИАГНОСТИКИ (АСКВД)

НАЗНАЧЕНИЕ

АСКВД представляет собой аппаратно-программный комплекс с распределенными вычислительными и информационными ресурсами, предназначенный для контроля, анализа и диагностики вибрационного состояния турбоагрегатов и другого вращающегося оборудования электростанций. Вибродиагностический контроль осуществляется на всех режимах эксплуатации турбоагрегата, включая валоповорот, набор оборотов (пуск), работу под нагрузкой и на холостом ходу (номинальная частота вращения), режим проверки автомата безопасности, выбег (останов). Применение АСКВД позволяет повысить вибрационную надежность, культуру эксплуатации и ремонта вращающегося оборудования, обеспечивает принятие своевременных мер, уменьшающих последствия отказов, предоставляет возможности для раннего обнаружения возникающих дефектов и неисправностей и предупреждения их опасного развития.

СОСТАВ

  • Программируемый контроллер, реализованный на базе высоконадежных технических средств промышленного применения.
  • Рабочие станции АСКВД.
  • Программное обеспечение расширенного вибромониторинга.
  • Программа анализа трендов.

ФУНКЦИИ

  • Оперативный контроль и ретроспективный анализ вибрационного и механического состояния агрегатов на основе измеряемых вибрационных параметров, параметров мехвеличин и вводимых из АСУТП эксплуатационных параметров.
  • Предупредительная сигнализация при регистрации аномальных вибрационных состояний в соответствии с требованиями ПТЭ и ГОСТов, формирование сигналов тревоги для внешних устройств.
  • Формирование архива значений вибрационных, механических и эксплуатационных параметров (базы данных), просмотр и анализ архивных данных.
  • Оперативная и постоперативная диагностика вибрационного состояния турбоагрегатов.
  • Отображение и документирование информации.
  • Распределение информации по рабочим станциям АСКВД с помощью сети Ethernet.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Представление информации о вибрационном состоянии оборудования всем заинтересованным службам и специалистам электростанции непосредственно на рабочих местах пользователей.
  • Автоматическое определение режимов эксплуатации турбоагрегата, возможность контроля и предупредительной сигнализации по индивидуальным уставкам, задаваемым для каждого режима.
  • Автоматическое определение вибрационных параметров (амплитуд и фаз) на критических частотах вращения роторов, просмотр и анализ трендов вибрационных параметров на критических частотах. Быстрый просмотр архивных данных (трендов) за любой интервал времени с помощью гистограмм, спектрограмм и таблиц.

Элементы системы КАСКАД

  • Виброканалы для измерения абсолютной вибрации -однокомпонентные пьезоэлектрические вибропреобразователи со встроенной электроникой ВК-310 или выносной электроникой ВК-312 ВК-315 Имеют нормированный выход по виброскорости, выход по току и преобразователь в двухпроводную линию.
  • Виброканалы ВК-316 для измерения относительной вибрации и механических величин – вихретоковые преобразователи со встроенной или выносной электроникой.
  • Вторичные блоки преобразователей ВК-321(Д) и ВК-361(Д) – блоки, которые вместе с виброканалами обеспечивают сигнализацию и отключение механизмов при превышении допустимого уровня вибрации (2 уставки – аварийная и предупредительная). К каждому вторичному блоку при помощи кабеля длиной до 1000 м подсоединяется один из виброканалов ВК-310 ВК-312 ВК-315 ВК-316 Превышение уровня вибрации индицируется светодиодами на лицевой панели блока и приводит к срабатыванию встроенных реле (одно реле на каждую уставку). Блоки имеют встроенный аналоговый индикатор и цифровой индикатор, указатель неисправности кабеля, память для фиксации факта срабатывания реле.
  • Вторичные блоки ВК-320В предназначены для работы в системах автоматики. Подключаются к любому виброканалу и обеспечивают выход “4 ÷ 20 мА”, гальваническую развязку по питанию, искрозащиту.
  • Плата АЦП типа L-780М производства ЗАО “L-CARD” предназначена для преобразования аналоговых сигналов в цифровую форму, для ввода, вывода и обработки аналоговой и цифровой информации с помощью программы вибромониторинга и последующей передачи информации по Ethernet на рабочие станции с программным обеспечением “верхнего уровня”. Плата устанавливается в промышленный компьютер с пассивным охлаждением.
  • Программное обеспечение “Вибромониторинг-2014” – АСКВД представляет собой аппаратно- программный комплекс с распределенными вычислительными и информационными ресурсами, предназначенный для контроля, анализа и диагностики вибрационного и механического состояния энергетических турбоагрегатов и другого вращающегося оборудования. АСКВД является системой непрерывно- переодического действия, которая может работать как автономно, так и в составе АСУТП электростанции. Поддерживает мониторинг, выдает временный сигнал, спектр и тренды, позволяет определить значения “тревоги”, фиксировать скачок вибрации, плавный рост, низкочастотную вибрацию, имеет базу данных, позволяет распечатывать протоколы.
    • OPC Сервер и OPC клиент позволяют осуществить интеграцию системы АСКВД в любую АСУТП с использованием стандартных протоколов передачи данных без дополнительных доработок ПО.

Технические характеристики

раметрЗначениеДиапазон измерений виброскорости (СКЗ), мм/сот 0,5 до 30Диапазоны рабочих частот, Гцот 10 до 1000
от 10 до 20000Номинальные коэффициенты преобразования по аналоговым выходам на базовой частоте 45 Гц
для выходов постоянного тока, мА/(мм·с -1)
- в диапазоне от 0 до 5 мА для комбинаций III, VI, IX
- в диапазоне от 4 до 20 мА
для выхода переменного напряжения в диапазоне от 0 до 3В, В/(мм·с -1)0,5
0,53
0,1Шум по выходу от 0 до 5 мА, мкА, не более50Пределы допускаемого отклонения коэффициента преобразования от номинального значения на базовой частоте 45 Гц по аналоговым выходам
для выходов постоянного тока, мА/(мм·с -1)
- в диапазоне от 0 до 5 мА для комбинаций III, VI, IX
- в диапазоне от 4 до 20 мА
для выхода переменного напряжения в диапазоне от 0 до 3В, В/(мм·с -1)±0,025
±0,025
±0,025Нелинейность амплитудной характеристики по аналоговым выходам (по току и напряжению) на базовой частоте 45 Гц, %, не более±6Пределы допускаемой основной приведенной к диапазону измерений виброскорости погрешности на базовой частоте 45 Гц (по цифровому индикатору) для комбинаций III, VI, IX, %±6Неравномерность амплитудно-частотной характеристики, %, не более
- в диапазонах частот от 20 до 750 Гц (вторичный блок совместно с вибропреобразователем) по аналоговым выходам (по току и напряжению) и цифровому индикатору
- на частотах 10 и 1000 Гц по аналоговым выходам (по току и напряжению) и цифровому индикатору
±10

+10...-20Пределы допускаемой основной погрешности уровней срабатывания предупредительной и аварийной сигнализации на базовой частоте 45 Гц кроме комбинаций II, V, VIII, %±10Напряжение питания (пост.), В
- комбинации I, III, IV, VI, VII, IX
- комбинации II, V, VIII
~220 ±10 %
24 ±5 %Условия эксплуатации: температура окружающей среды, °C
-для вибропреобразователя
 комбинации I, II, III
 комбинации IV, V, VI
комбинации VII, VIII, IX
- для согласующего усилителя:
комбинации IV, V, VI, VII, VIII, IX
- для вторичного блока
комбинации I, II, III, IV, V, VI, VII, VIII, IXот - 30 до +80
от -40 до +120
от -40 до +250

от -30 до +60

от +5 до +40Относительная влажность воздуха при температуре +25 °С, %, не более85Пределы допускаемой дополнительной погрешность измерения виброскорости для вторичных блоков, вызванная изменением температуры окружающего воздуха в пределах рабочих условийполовина основной погрешностиНаименованиеГабаритные размеры, ммМасса, кг (не более)Вибропреобразователь ВК-310диаметр 68 × 115,30,13Вибропреобразователь ВК-312 в составе
- пьезоэлектрический датчик
- согласующий усилитель
51×32×37
93,5×58×37,1
0,05
0,3Вибропреобразователь ВК-315А в составе
- пьезоэлектрический датчик
- согласующий усилитель
52×38×40
93,5×58×37,1
0,05
0,3Вторичный блок ВК-32090×55×1450,5Вторичный блок ВК-320В109,5×75×22,50,3Вторичный блок ВК-321151,9×72×290,32Вторичный блок ВК-321-148,3×97,3×100,20,3Вторичный блок ВК-321Д151,9×72×290,32
