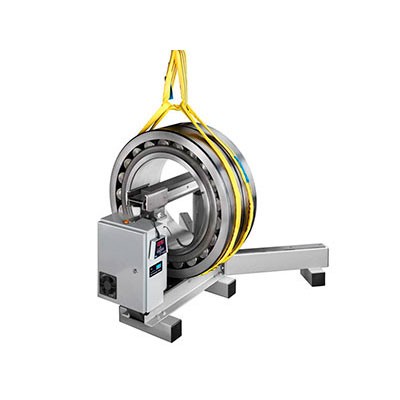

SKF TIH L33
Крупногабаритный индукционный нагреватель
Максимальный вес подшипника 700 кг
Диапазон диаметра отверстия подшипника 115–700 мм
Рабочая зона 300 × 320 мм
Контроль температуры от 20 до 250 °C
Максимальная температура 400 °C
Индукционный нагреватель SKF TIH L33 предназначен для нагрева крупногабаритных подшипников качения и других деталей, таких как корпуса, шестерни, муфты и т.д.
Благодаря современной силовой электронике и исполнению с двойной катушкой, нагреватель TIH L33 может нагреть крупногабаритный подшипник весом до 700 кг, используя всего 20 кВт электрической мощности. Это даёт экономию электроэнергии почти в 50 % по сравнению с обычными индукционными нагревателями. В отличие от других нагревателей для крупногабаритных подшипников серия TIH L может поставляться с малым и средним напряжением питания.
- Улучшенная силовая электроника позволяет с точным контролем по току, помогает контролировать рост температуры.
- Используя всего 20 кВА, нагреватель TIH L может нагревать крупногабаритные подшипники с весом до 1200
- Автоматическое размагничивание снижает риск загрязнения деталей после нагрева.
- Тепловая защита от перегрева снижает риск повреждения индукционной катушки и электроника, повышая надежность и безопасность
- Доступен в трех вариантах управления
- Доступно два варианта исполнения по напряжению
- Подшипники могут нагреваться в горизонтальном и вертикальном положениях
- Компактное исполнение позволяет транспортировать нагреватели серии TIH L с помощью вилочного погрузчика
| Принадлежности | |
| Обозначение | Описание |
| TIH L33-Y8 | Сердечник сечением 55 x 55 мм (2,17 x 2,17 дюйма) для нагревателя TIH L33MB |
| TIH L33-Y6 | Сердечник сечением 40 x 40 мм (1,57 x 1,57 дюйма) для нагревателя TIH L33MB |
| Запасные части | |
| Обозначение | Описание |
| TIH L33-PMV | Плата питания, тип TIH L33, 400–460 В, 50–60 Гц |
| TIH L-PMV | Плата питания 400–460 В, 50–60 Гц |
| TIH L33-PLV | Плата питания, тип TIH L33, 200–460 В, 50–60 Гц |
| TIH L-PLV | Плата питания 200–240 В, 50–60 Гц |
| TIH L33-Y12 | Сердечник сечением 80 x 80 мм (3,15 x 3,15 дюйма) в комплекте с направляющими для нагревателя TIH L33MB |
| TIH CP | Плата управления |
| TIH RC3 | Пульт дистанционного управления для TIH L33 |
| TIH RC2 | Пульт дистанционного управления для TIH L |
| TIH CB32A | Автоматический выключатель 32 A для TIH L33MB/MV |
| TIH CB63A | Автоматический выключатель 63A для TIH L33MB/LV |
| TIH P20 | Термопара типа K с кабелем и вилкой |
| TIH SNUBBER | Плата снабберов |
Технические характеристики
| Обозначение | TIH L33MB |
| Максимальный вес детали | 350 кг (772 фунта) |
| Диапазон диаметра отверстия | 115–700 мм (4,5–27,6 дюйма) |
| Рабочая зона (Ш × В) | 330 × 320 мм (13,0 × 12,6 дюйма) |
| Диаметр катушки | 150 мм |
| Стандартные сердечники (входят в комплект поставки) для соответствия минимальному диаметру отверстия детали | 115 мм |
| Максимальное потребление энергии | TIH L33MB/MV: 15 кВА TIH L33MB/LV: 15 кВА |
| Напряжение * 200–240 В/50–60 Гц 400–460 В/50–60 Гц | TIH L33MB/LV TIH L33MB/MV |
| Контроль температуры | 0–250 °C (32–482 °F); с шагом 1° |
| Контроль времени | 0–120 минут; с шагом 0,1 минута |
| Размагничивание по нормам SKF | <2A/см |
| Максимальная температура нагрева** | 250 °C |
| Размеры (Ш × Г × В) | 400 × 743 × 550 мм (15,8 × 29,3 × 21,7 дюйма) |
| Вес | 140 кг (309 фунтов) |
* Для некоторых стран доступны варианты исполнения со специфическим напряжением электропитания (например, 575 В, 60 Гц, соответствие требованиям CSA).
** Зависит от веса подшипника или детали.
