Система выверки шкивов TKBA 40

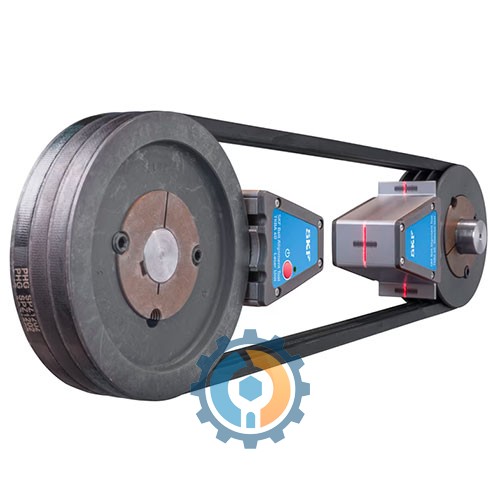

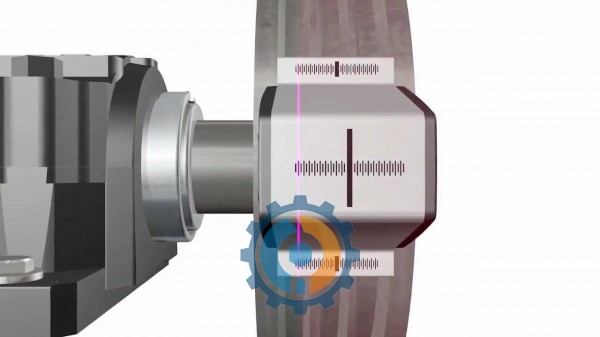

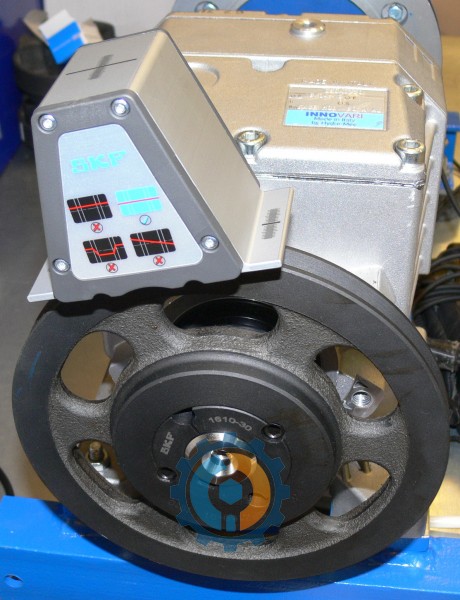

Высокоточный прибор для выверки шкивов для клиновых ремней. SKF TKBA 40 обеспечивает выверку шкивов для клиновых ремней по клиновым ручьям. Для закрепления TKBA 40 в канавке шкива используются клиновая направляющая и мощный магнит. Минимальное количество оборудования – два блока с источником лазерного излучения и приёмником – обеспечивает быструю и лёгкую установку прибора для выверки шкивов. Трёхмерная мишень приёмника позволяет легко и точно определить вид вертикального, горизонтального, параллельного или комбинированного перекоса.

• Мощные магниты обеспечивают быстроту и лёгкость установки блоков
• Трёхмерная мишень приёмника упрощает процесс выверки
• Инструмент облегчает одновременную регулировку натяжения и выверку

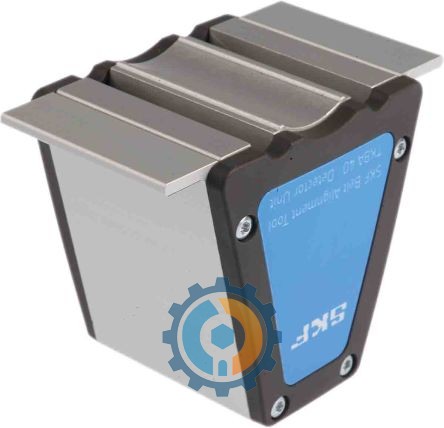

• Клиновые направляющие упрощают выверку различных типов шкивов для клиновых ремней
• Регулировка по канавкам шкивов позволяет выравнивать шкивы разной толщины или с разными торцами
• Максимальное рабочее расстояние между измерительными блоками 6 м позволяет осуществлять выверку различных механизмов
• В качестве дополнительного приспособления предлагается специальный адаптер, который обеспечивает возможность выверки шкивов для многоручьевых и зубчатых ремней, а также цепных звёздочек

Технические храктеристики:
Цвет и тип лазера: красный диодный лазер
Лазер: 1 x встроенный лазер класса 2, менее 1 мВт, 632 нм
Угловая погрешность: не более 0,2°
Линейная погрешность измерений: меньше 0,5 мм
Расстояние измерения: от 50 мм до 6000 мм
Управление: выключатель лазера
Материал корпуса: экструдированный алюминий
Габаритные размеры:
Передатчик - 70 × 74 × 61 мм

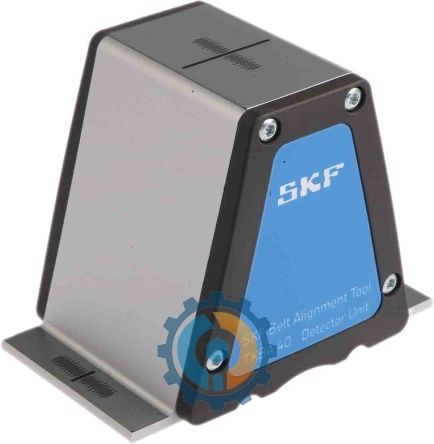

Приёмник - 96 × 74 × 61 мм
Вес:
Передатчик - 320 г
Приёмник - 270 г
Крепление: Магнитный, устанавливаемый на канавке. Магнитный адаптер для крепления сбоку TMEB A2 (приобретается отдельно)
Клиновые направляющие для центровки в канавках шкива: Размер 1: 22 мм, короткие стержни (3 пары), Размер 2: 22 мм, длинные стержни (3 пары), Размер 3: 40 мм, короткие стержни (3 пары), Размер 4: 40 мм, длинные стержни (3 пары)
Питание: 2 x щелочных элемента AA, 1.5 В, тип IEC LR03
Время работы: 20 часов непрерывной работы

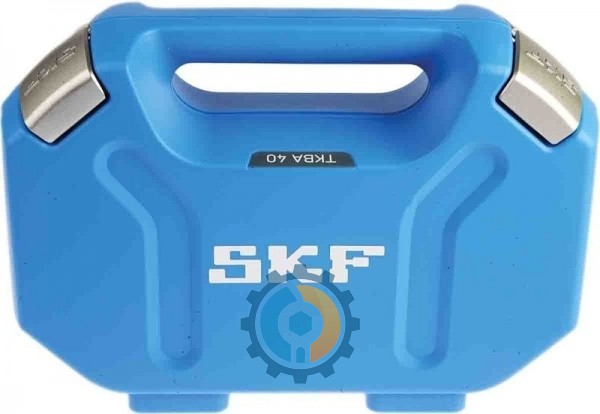

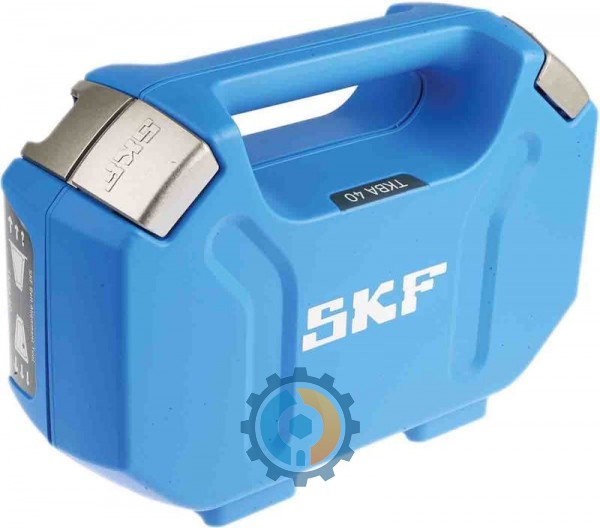

Размеры кейса: 260 × 85 × 180 мм
Общий вес (вкл. кейс): 1,2 кг
Рабочая температура: от 0 до 40 °C
Температура хранения: от –20 до +60 °C
Относительная влажность: от 10 до 90 %, без конденсации
Класс защиты: IP 40
Сертификат калибровки: Действителен в течение двух лет

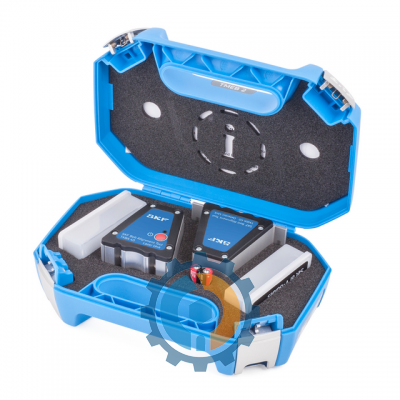

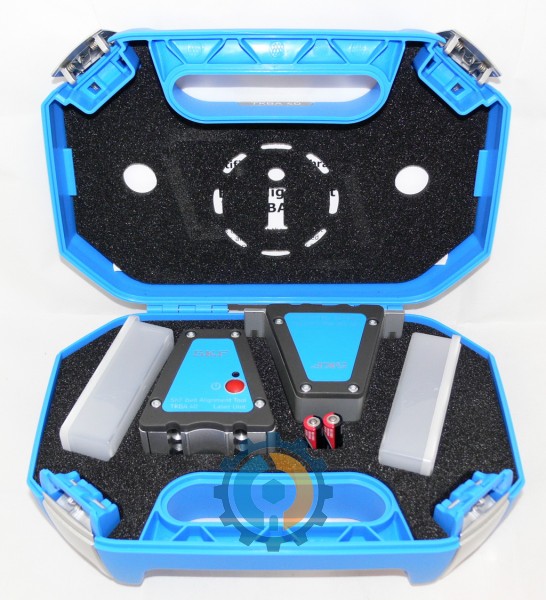

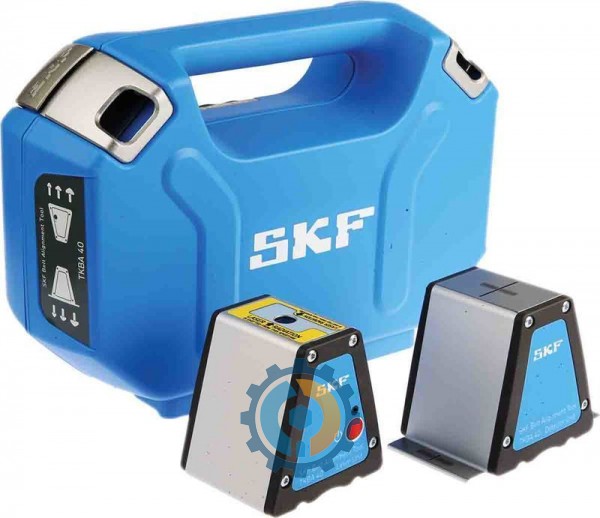

Комплектация:

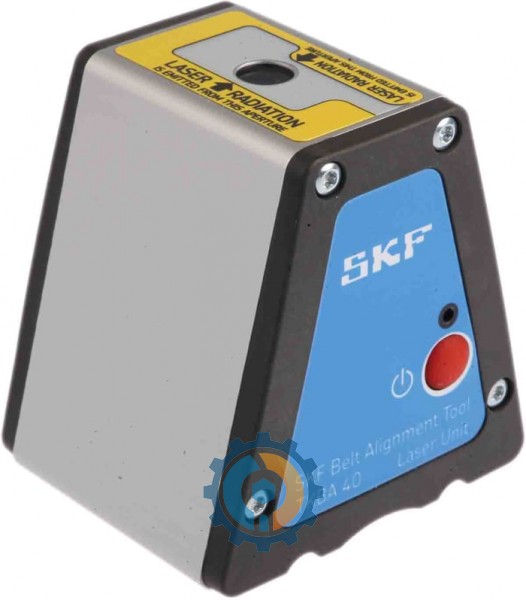

1 × передатчик TKBA 40
1 × приёмник TKBA 40, 2 × батареи AA
4 × размера V-образных направляющих,
3 × направляющих каждого размера
1 × инструкция по эксплуатации
1 × сертификат калибровки

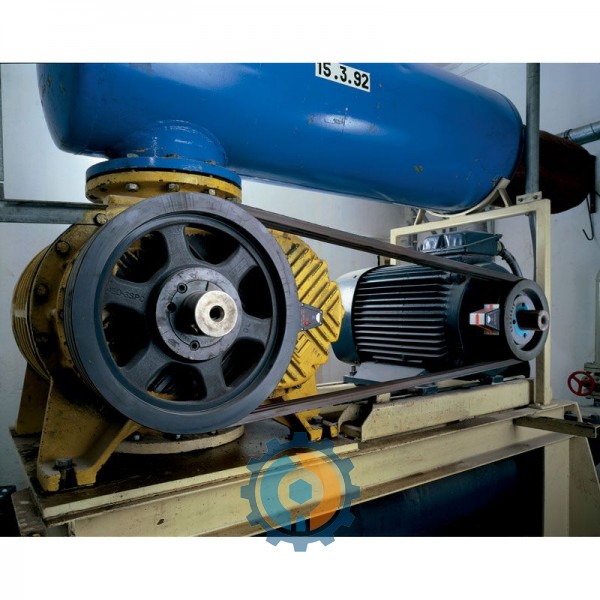

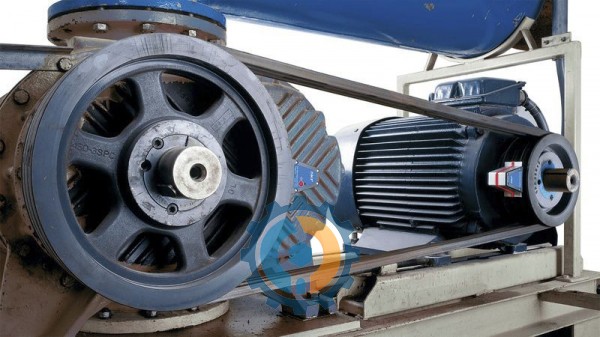

Одной из причин внепланового простоя оборудования с ремённым приводом является перекос шкива. Перекос вызывает износ ремня и самого шкива и приводит к повышению уровня вибрации и шума. Другим следствием повышенной вибрации является преждевременный выход подшипника из строя. Это также приводит к внеплановом простоям оборудования.

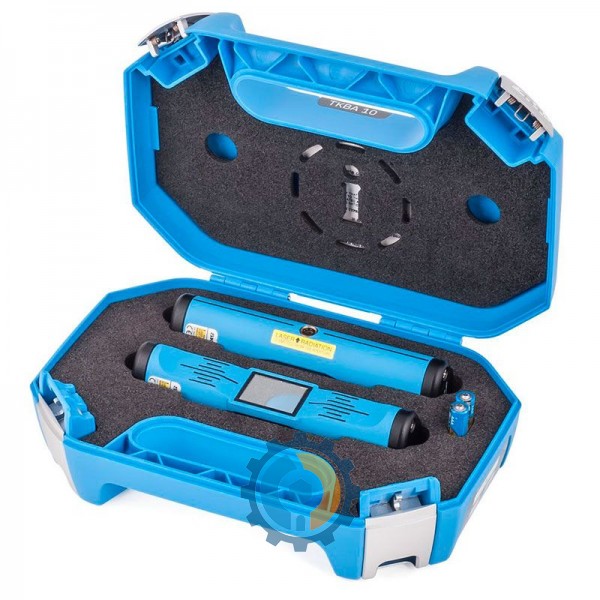

SKF предлагает три различных типа приборов для выверки шкивов, обеспечивающих точную выверку соосности практически во всех областях применения. Использование данных приборов не предполагает какой-либо специальной подготовки. Положение лазерного луча указывает на природу несоосности, позволяя легко и точно осуществить правильную выверку.
