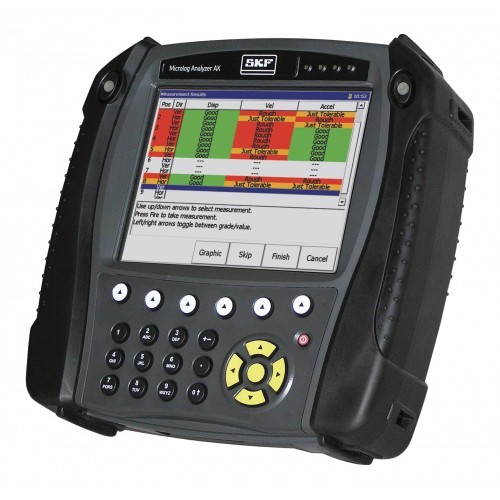

Система мониторинга SKF Microlog Analyzer серии AX
SKF Microlog Analyzer серии AX — это наиболее совершенный маршрутный анализатор с большим экраном, предлагаемый компанией SKF на сегодняшний день. SKF Microlog серии AX позволяет быстро собрать широкий спектр данных о вибрации.
Анализатор обладает гибкостью поддержки приложений, которые наиболее важны для конкретной программы технического обслуживания вашей компании.
Основные характеристики:
• Быстрый сбор данных благодаря одновременным измерениям по трем осям или четырем каналам.
• Процессор Marvell PXA320 с тактовой частотой 806 МГц обеспечивает более высокую скорость работы в реальном времени и обновления экрана.
• Прочная пыле и влагонепроницаемая конструкция с классом защиты IP 65, обеспечивающая надежность применения в промышленных средах.
• Литиевый аккумулятор обеспечивает непрерывный сбор данных в течение 8 часов.
• Большой цветной экран VGA размером 6,4 дюйма позволяет легко просматривать данные и выполнять анализ при любом освещении.

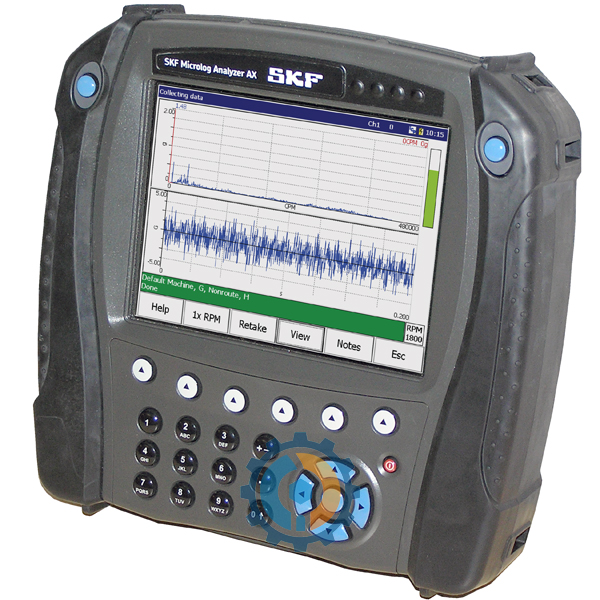

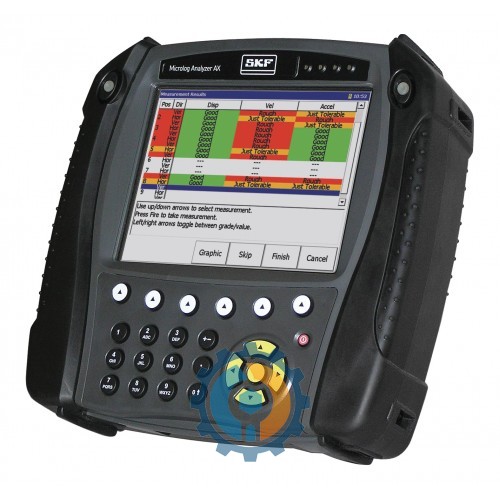

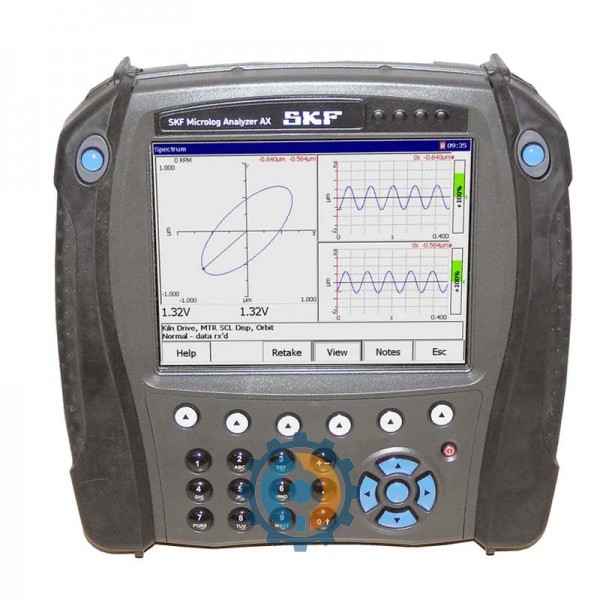

SKF Microlog серии AX.
SKF Microlog серии AX упрощает анализ, в то же время, расширяя его возможности за счет анализа сигналов вибрации и параметров технологического процесса. Это удается благодаря возможности снятия немаршрутных измерений по четырем каналам и одно или двухплоскостной балансировки «статика / динамика» с частотой вращения от 10 об/мин (0,16 Гц) до 4 800 000 об/мин (80 кГц). Оценка состояния подшипников осуществляется по технологии «Огибающего» виброускорения (gE).
SKF Microlog серии AX использует последние достижения в области аналоговой и цифровой электроники, включая цифровую обработку сигналов (DSP) и аналого-цифровые преобразователи «сигма-дельта» с высокой разрешающей способностью, чтобы обеспечить
как высокую скорость, так и точность процесса сбора данных.
Технические характеристики
Размеры: 220 x 220 мм
Толщина: 71 мм
Соединение: USB-подключение
Рабочая температура: от -10 °С до +50 °С
Температура хранения: от -20 °С до +60 °С
Относительная влажность: от 10 до 90%; без конденсации при температуре от 0 до +50°C (от +32 до +122°F)
Диапазон измерений:
Маршрутные измерения: от пост. тока до 40 кГц (модель GX-R до 20 кГц)
Внемаршрутные измерения: от пост тока до 40 кГц (не доступно в модели GX-R)
Диапазоны фильтров:
от 5 Гц до 100 Гц
от 50 Гц до 1 кГц
от 500 Гц до 10 кГц
от 5 кГц до 40 кГц
Параметры входного сигнала:
CH1: шестиконтактный разъём типа Fischer, CH1, CH2, CH3,
CH4 (маркирован R) (ICP / вход перем. / пост. тока), вых. стробирующего сигнала
CH2: шестиконтактный разъём типа Fischer, CH2 и CH3 (ICP / вход перем. / пост. тока), выход тахометра +5 В
USB HOST / CHR: семиконтактный разъём типа Fischer R (ICP / вход перем. / пост. тока), USB HOST, аудиовыход устр. USB / триггер / питание: семиконтактный разъём типа Fischer, устр. USB, зарядное устройство, вспомогательный сигнал внешнего триггера, выход тахометра +5 В
Обработка данных:
•Операционная система: Microsoft Windows Embedded CE 6.0
•Процессор: Marvell 806 МГц PXA320
• Цифровая обработка сигналов: Free- scale DSP56311
Программное обеспечение: Устройство SKF Microlog серии AX соединяется напрямую с версией SKF @ptitude Analyst для SKF Microlog
Диапазон входных сигналов: ±25 В максимум

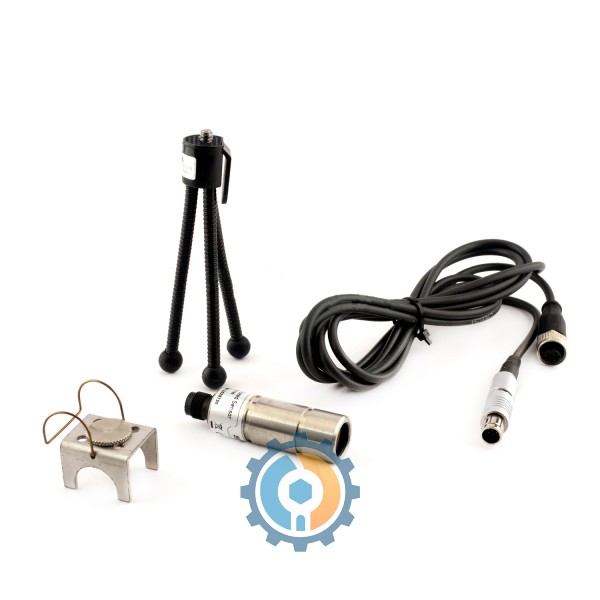

Комплектация:
• CD-диск с руководством пользователя, утилитами, информацией о комплекте и литературой
• Кабель USB / питания, 2 м (6,6 фута) [CMAC 5019]
• Спиральные кабеля для двух (2) акселерометров, 1,8 м (6 футов) [CMAC 5209]
• Два (2) магнитных основания средней нагрузки, диаметр: 35 мм (1,5 дюйма) [CMSS 908-MD]
• Прямой кабель USB / тип A - B [CMAC 5082]
• Крышка слота SD / док-коннектора [CMAC 5083]
• Док-станция [CMAC 5068]
• Батарея [CMAC 5070]
• Универсальный блок питания [CMAC 5090]
• Сумка для переноса [CMAC 5069]
• Мягкий чехол [CMAC 5071]
• Два (2) ручных ремня [CMAC 5072]
• Плечевой ремень [CMAC 5073]
• Две (2) защитных пленки (панели) на экран [CMAC 5074]
• Набор крышек для аудио- и Fischer-коннекторов [CMAC 5075]
• SD-карта, 4 Гб [CMAC 5077]
