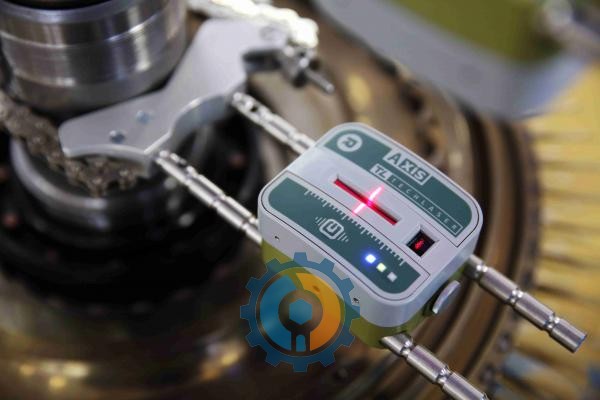

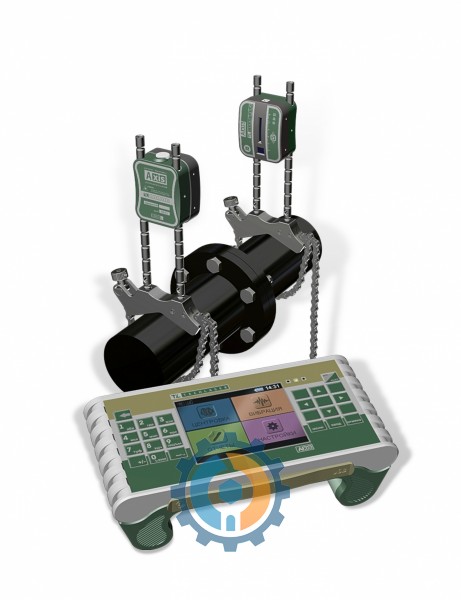

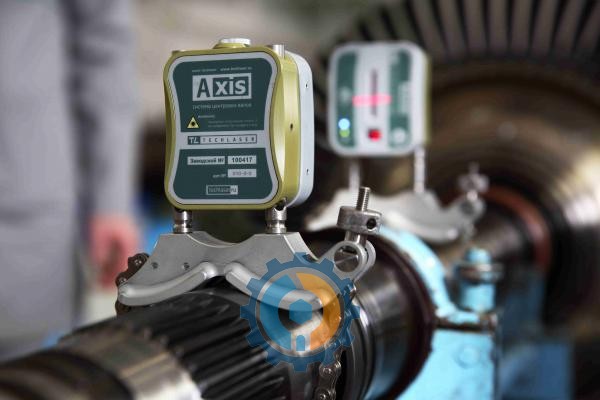

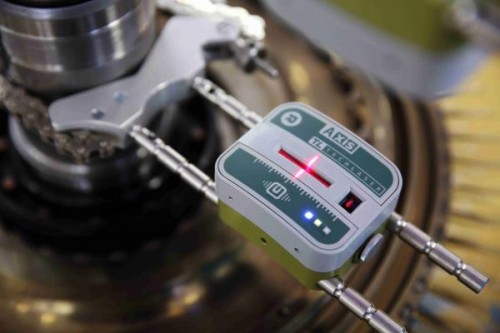

Система лазерной центровки «TECHLASER «AXIS»
Производитель:
Арт:
b023579
- Определяет параллельные смещение и излом осей вращения в точке сочленения.
- Определяет величины необходимых перемещений центрируемых валов для достижения максимальной соосности.
- Показывает толщину подкладки под каждый крепёжный болт.
- Измеряет параллельное смещения и излом по плоскостям и суммарно.
- Оценивает состояние центрируемой машины с конкретной частотой вращения.
- Измеряет реальное положение машинминимальными усилиями.
- Компенсирует тепловые расширения и всплытия роторов вращающихся машин в масляном клине.
- Использует часовой метод и метод усеченного угла.
- Позволяет устранить дефект крепления «мягкая лапа».
Объекты измерения
- Горизонтальные машины (с креплением типа «лапа»)
- Вертикальные машины (с креплением типа «фланец»)
- Валопроводы
Эксплуатационные особенности «TECHLASER «AXIS»
- Модификация во взрывобезопасном исполнении.
- Модификация для климатических зон с низкими температурами (до -20°C).
- Беспроводная связь с измерительными блоками (Bluetooth class1).
Преимущества работы с «TechLaser «AXIS»
- Снижение издержек за счёт уменьшения потребления энергии.
- Снижение износа механизмов, увеличение межсервисного интервала.
- Снижение аварийных простоев оборудования.
- Снижение уровня вибрации и акустического шума.

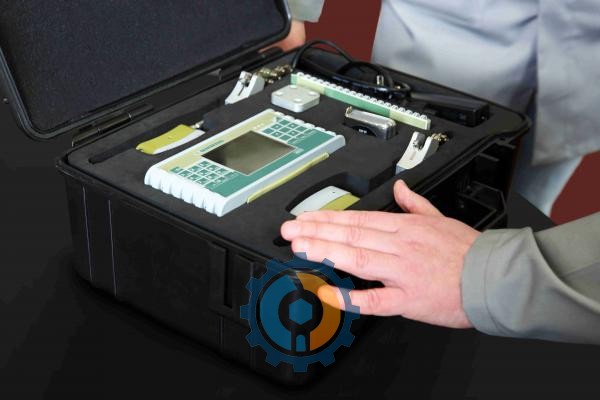

- Малогабаритный транспортировочный кейс.

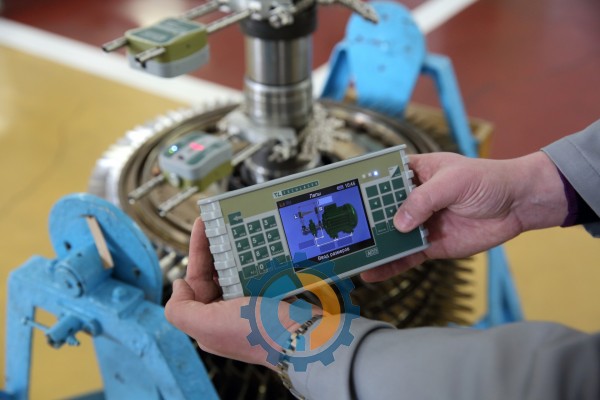

- Удобная, интуитивная навигация вычислительного блока.
- Большое окно приемника 30 мм.
- Ударопрочный корпус из поликарбоната.
- Удобное пошаговое руководство по эксплуатации.
- Внесён в государственный реестр средств измерений.
- Имеет сертификат Таможенного Союза.
- Непрерывное время работы 24 часа.
Преимущества работы с «TECHLASER «AXIS»
- Снижение издержек за счёт уменьшения потребления энергии.
- Снижение износа механизмов, увеличение межсервисного интервала.
- Снижение аварийных простоев оборудования.
- Снижение уровня вибрации и акустического шума
Наши лазерные центровщики отличаются от приборов аналогичного типа тем, что схемотехника и другие технические решения полностью адаптированы для воспроизводства во взрывобезопасном исполнении, а так же ориентированы на климатические зоны с низкими температурами.
AXIS имеет беспроводную связь с измерительными блоками по протоколу bluetooth, что делает работу с ним очень удобной. В этом центровщике воплощены запатентованные технические идеи российских инженеров. AXIS имеет все необходимые сертификаты.
Технические характеристики
| Характеристики | Значение |
| Диаметр сопрягаемых валов при креплении с помощью цепей, мм | 30 – 300 |
| Расстояние между измерительными блоками, мм | до 10000 |
| Время установления рабочего режима, мин. | 1 |
| Рабочая зона измерения линейная, мм | 27 |
| Чувствительная зона детектора, мм | 30 |
| Пределы допускаемой абсолютной основной погрешности, мм | ±(0,01L+0,005) |
| Дискретность отсчета, мм | 0,001 |
| Диапазон показаний индикатора положений вала, град | -180; +180 |
| Количество каналов измерения перемещений, шт. | 2 |
| Длина волны излучения лазерного диода, нм | 650 ±15 |
| Расходимость светового пятна лазерного излучения по оси приемника, мрад | ≤ 0,7 |
| Мощность лазерного излучения, мВт, не более | 1 (класс 2) |
| Раскрытие лазерного луча в линию, град | ±3° |
| Выходное напряжение сетевого адаптера, В | 7–30 |
| Время непрерывной работы системы от аккумуляторов, час, не менее | 24 |
| Габаритные размеры прибора в транспортировочном кейсе и в упаковочной коробке (Д×В×Ш),мм | 420×350×170 |
| Масса полного комплекта в транспортировочном кейсе и в упаковочной коробке, кг, не более | 6,5 |
