Система лазерной центровки CENTRALIGN

Система лазерной центровки CENTRALIGN Ultra RS5 предназначена для измерения и центровки отверстий и внутренних элементов вращающихся машин, таких как кольца подшипников, диафрагмы, форсунки, внутренние корпуса и кожухи турбин (с установленными или снятыми верхними половинами). Эта система представляет собой более удобную и точную альтернативу традиционным методам центровки с использованием струнной проволоки, микрометров и громоздких теодолитных телескопических систем.

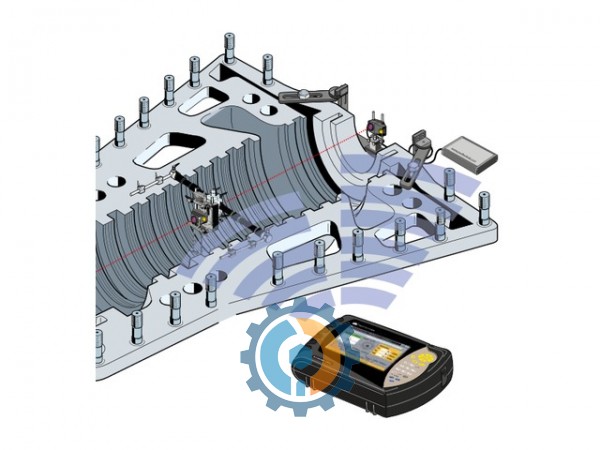

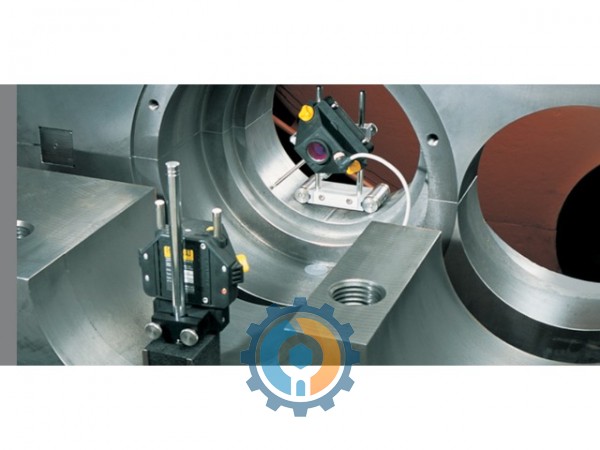

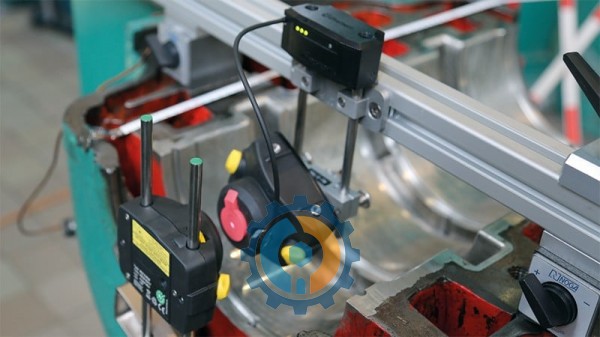

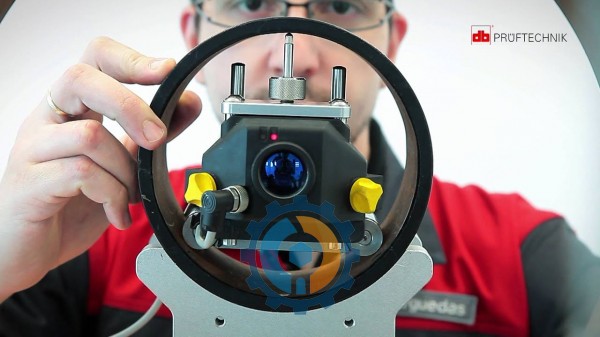

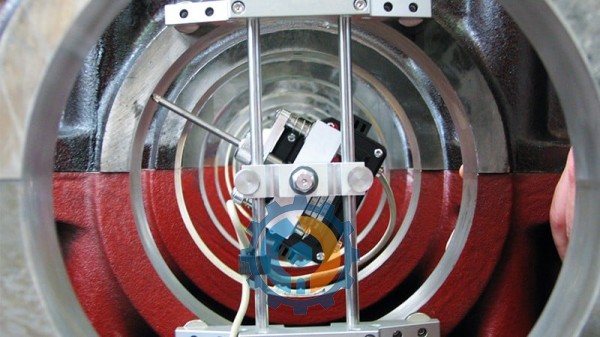

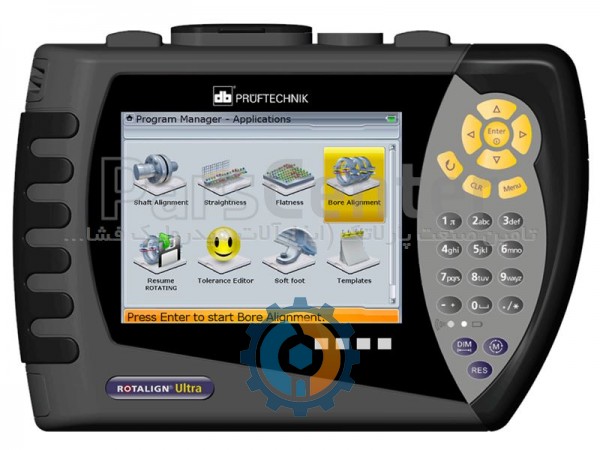

В системе CENTRALIGN Ultra RS5 используется лазерный излучатель, который устанавливается на одном конце машины и посылает луч через предполагаемый центр отверстий. Таким образом, лазерный луч служит линией отсчета для измерения. Датчик устанавливается в измеряемом отверстии с помощью запатентованных универсальных кронштейнов для наведения луча. Затем точная осевая линия отверстия определяется простым поворотом датчика и головки кронштейна в пределах внутреннего диаметра отверстия. Датчик записывает отклонения положений относительно лазера и передает показания измерений на компьютер ROTALIGN Ultra. Компьютер обрабатывает эту информацию вместе с размерами проверяемой машины, чтобы рассчитать точное положение осевой линии. При использовании лазера дальнего действия расстояние между лазерным источником и датчиком может достигать 50 м.

Технология

Технология серии сенсорных датчиков sensALIGN основана на встроенной технологии одномодовых лазеров PRUFTECHNIK, обеспечивающей высокоточные результаты измерений, а также простейший монтаж и измерения в полевых условиях.
