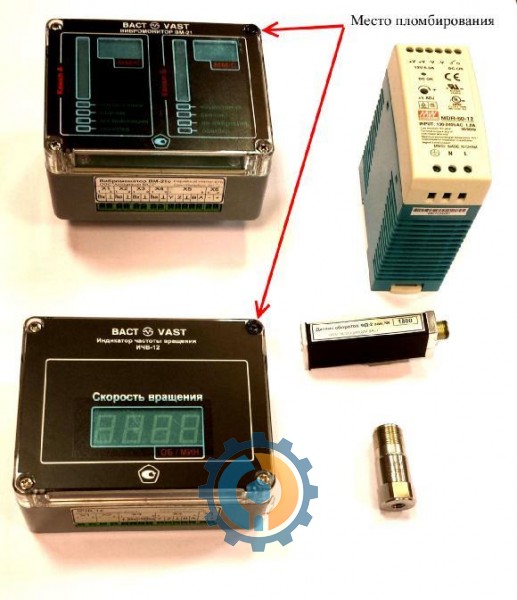

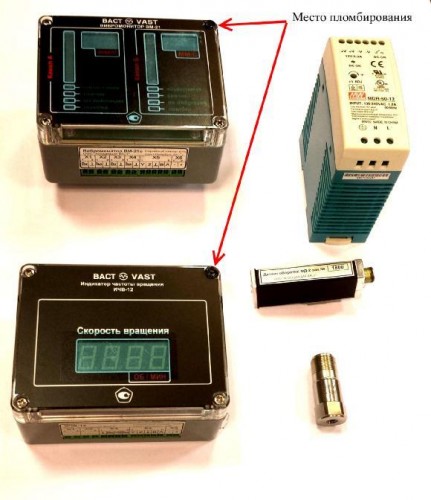

Система контроля вибрации КВК-21М

Система контроля вибрации КВК-21М
Система контроля вибрации КВК-21М
Производитель:
Арт:
b023640

Системы контроля вибрации КВК-21М представляют собой новую модификацию цифровой аппаратуры виброконтроля и виброзащиты оборудования по международным стандартам ISO 10816 и, принятым в Российской Федерации, ГОСТ ИСО 10816 и ГОСТ 25364.

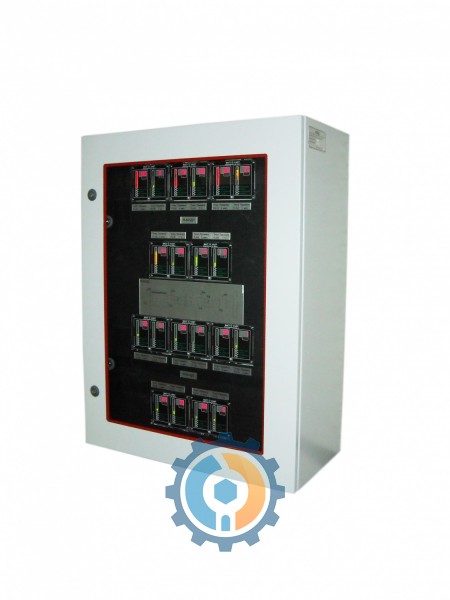

Комплексы строятся на базе ВМ-21о по модульному принципу, что позволяет гибко создавать любую систему от простейшего отдельного монитора или канала измерения вибрации в АСУ ТП предприятия, до сложных многоканальных систем аварийной защиты и мониторинга оборудования.

Применение

Комплекс аппаратуры виброконтроля КВК-21М предназначен для:

— измерения параметров: вибрация, температура, скорость вращения

— контроля порогов: предаварийные, аварийные

— контроля недопустимых скачков и нарастаний вибрации

— сигнализации об уровнях вибрации механизмов: цветовая, релейная

КВК-21М применяется в различных областях промышленности.

Комплекс обеспечивает с учетом состава и конфигурации выполнение следующих функций:

— конфигурирование комплекса с учетом задач пользователя

— формирование базы данных о вибрационном состоянии механизма, включая информацию об аварийных ситуациях

— вывод измерительной информации на экран монитора компьютера в виде текста, графиков и диаграмм

— изображение мнемосхем объектов контроля на дисплее компьютера

— разграничение прав доступа обслуживающего персонала к информации предоставляемой компьютером и элементам конфигурирования комплекса

— самодиагностика

— интеграция в АСУ ТП: 4...20 мА, RS-485 (MODBUS), ОРС.

Данный комплекс работает с программным обеспечением ВиброконтрольДополнительные возможности:— контроль состояния подшипников качения и скольжения
— возможность подключения переносной или стационарной системы автоматизированной диагностики на базе ПО «DREAM»

Технические характеристики

ход
Количество одновременно контролируемых вибрационных параметров1... 64
Период опроса каналов1 секунда
Полосовые фильтры
При измерении вибрационных параметровГОСТ ИСО 10816-3-2002
 ГОСТ ИСО 10816-4-2002
При измерении СКЗ виброскорости в диапазоне 10..1000 ГцГОСТ ИСО 2954-97

Полосы пропускания цифровых полосовых фильтров, устанавливаемых в измерительных каналах (Гц):

— основные

— дополнительные

2..1000, 10..1000, 10..2000,

2..200, 3..300, 5..500, 10..5000, 5000..10000, 10000..25000, 17000..25000, 500..2500, 600..1250, 1250..2500, 2500..5000

Измеряемые величины
Единицы измеренияВиброускорение (G, м/с2, дБ), Виброскорость (мм/с, дБ), Вибросмещение (мкм, дБ), Напряжение (мВ, дБ), Частота (скорость) вращения (Гц, об/мин), температура (оС)
ДетекторСКЗ, Пик, Пик-Пик (размах), Пик-фактор
Пределы допускаемой дополнительлной относительной погрешности при измерении СКЗ вибропарметров для сигналов с коэффициентом амплитуды до 5+ / - 4%
Пределы допускаемой относительной погрешности измерения частоты (скорости) вращения механизмов

0,5...120 Гц (30...7200 об/мин)

120...1000 Гц

+ / - 0,5 %

+ / - 2 %

Сигнализация
Настройки пороговых значений световой и релейной сигнализации находятся в следующих пределах:
— СКЗ виброскорости
— СКЗ виброперемещения
— Пиковое значение виброперемещения
— Размах виброперемещения— Температура
1..100 мм/с
1..316 мм/с
3..500 мкм
6..1000 мкм10 — 100 оС
Пределы допускаемой относительной погрешности срабатывания световой и релейной сигнализации+ / - 10%

Обеспечивается срабатывание аварийной световой и релейной сигнализации:

Контроль скачка и нарастания:

При превышении параметром вибрации уровня аварийного порога в любой контролируемой точке

1. В случае изменения СКЗ виброскорости на 2 мм/с и более от любого начального уровня впериод до 3 суток
2. При внезапном и необратимом изменении СКЗ виброскорости (скачке вибрации) на 1 мм/с и более

Коммутация реле аварийной сигнализации

максимальный коммутируемый ток, А

максимальное коммутируемое напряжение, В

1А

150 В (постоянный ток)
250 В (переменный ток)

Допускаемая относительная погрешность преобразования значений измеряемого параметра вибрации в постоянный ток в диапазоне 4...20 мА+ / - 10%
Параметры аналогового выхода в систему вибродиагностики
Диапазон изменения напряжения на вибродиагностическом выходе+ / - 3 В
Неравномерность АЧХ напряжения на вибродиагностическом выходе2..10 Гц
10..25600 Гц
+ / - 20%
+ / - 5%
Общие данные
Питание от сети переменного тока198..242 В, 50/60 Гц
Условия эксплуатациитемпература 0..50 оС, относительная влажность 30..90%
Средняя наработка на отказ10000 часов
