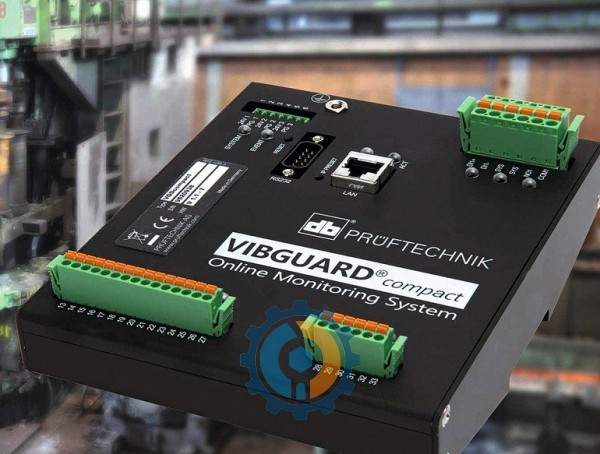

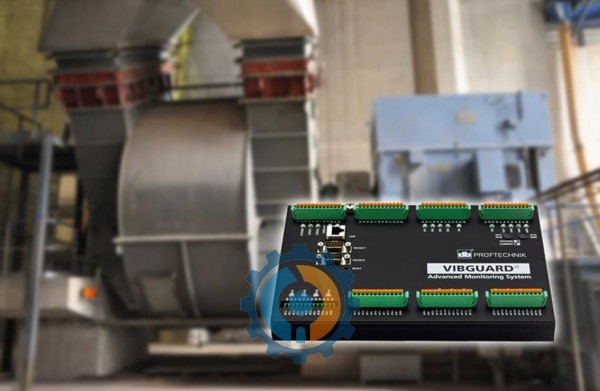

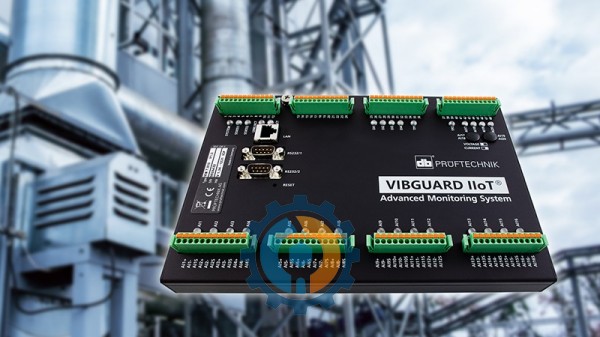

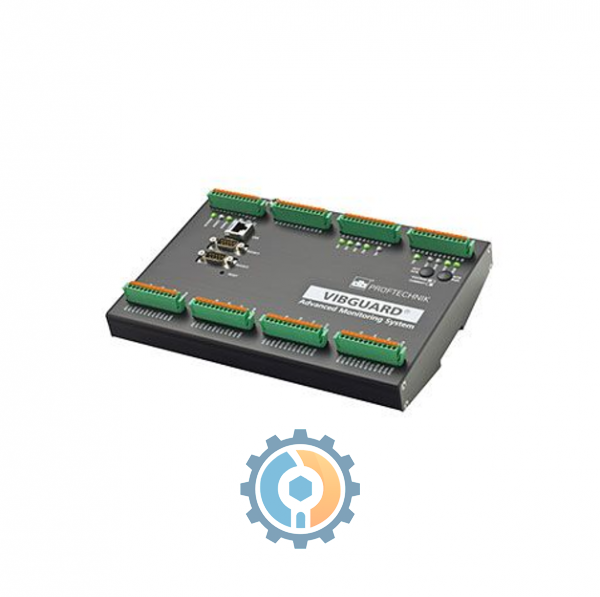

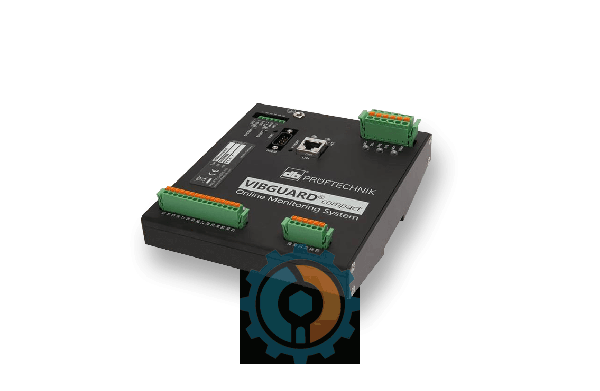

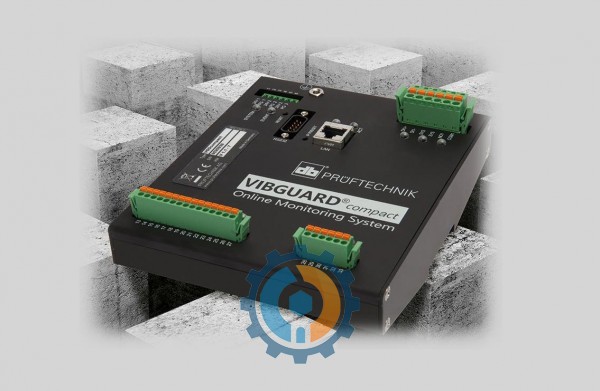

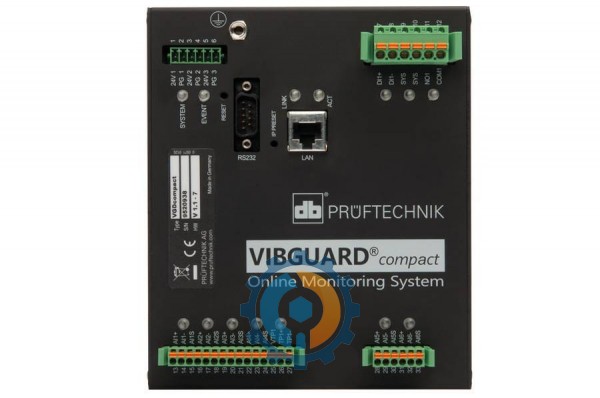

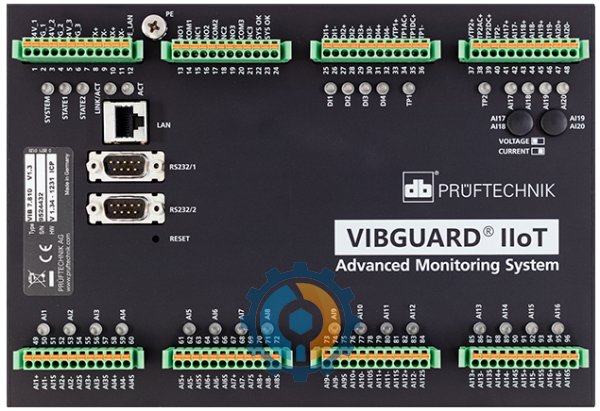

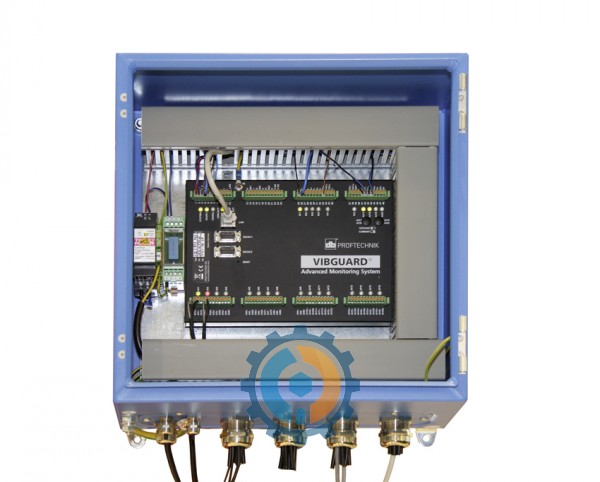

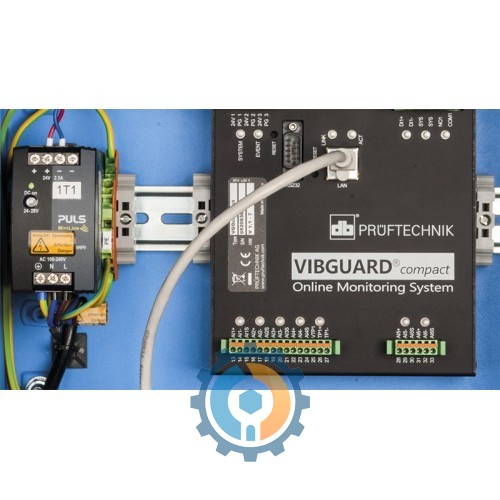

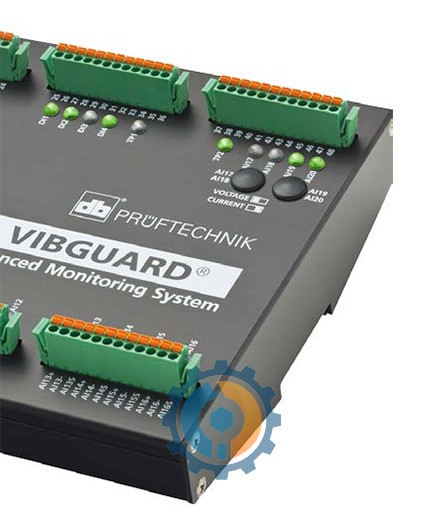

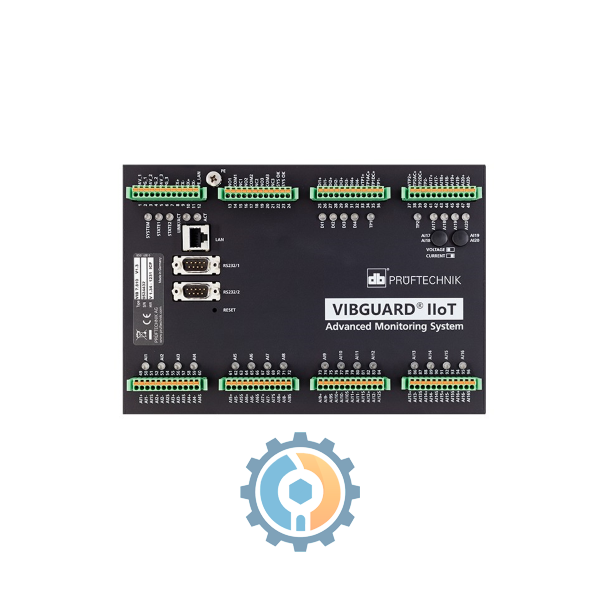

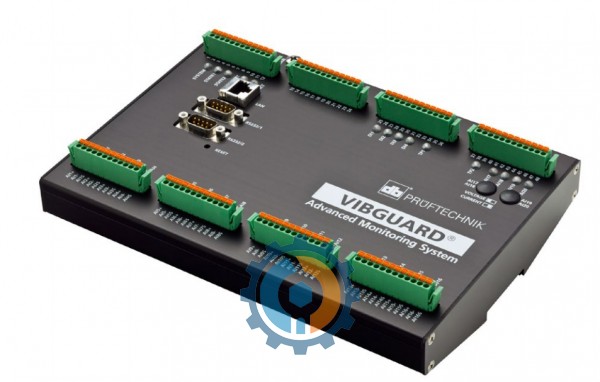

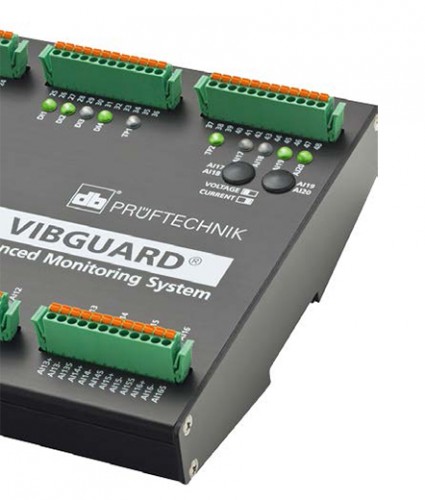

Система контроля VIBGUARD

VIBGUARD система контроля для защиты вашего оборудования

Компания PRÜFTECHNIK ценит безопасность! Система контроля VIBGUARD® не только защищает оборудование от повреждений, но и позволяет обезопасить производственный процесс и повысить производительность.
Убедитесь в этом сами!

Cовременная система управления данными

Каждый канал позволяет проводить беспрерывные измерения двух временных сигналов или 1 спектра огибающей и до шести характеристик (с интервалом в одну секунду), таких как уровень вибрации и состояние подшипников.
20 измерительных каналов позволяют ежедневно снимать достаточный объем данных для непрерывного отслеживания состояния оборудования. Современная система управления данными позволяет избежать потерь важных данных и отфильтровать ненужную информацию, поэтому данные пересылаются без ошибок даже по беспроводному соединению.

Возможности VIBGUARD

• 20 синхронных измерительных каналов
• Беспрерывная регистрация данных по каждому каналу
• Импульсные входы/триггер/датчик оборотов
• Автоматическая проверка кабелей и датчиков на наличие дефектов
• Цифровые входы и выходы
• Подсоединение к сети (Ethernet, протокол Modbus TCP)
• Компактный и надежный
• Не требует систем активного охлаждения

Производительность

Высокоскоростные процессоры, оптимизация измерений и современная система управления данными позволяют системе VIBGUARD® соперничать с самыми высококлассными системами оперативного контроля. Автономность
Регистрация и оценка данных, а также функция оповещения о неполадках, производимая рабочим модулем VIBGUARD®.

Синхронность

Система VIBGUARD® способна производить беспрерывные измерения одновременно по 20 каналам передачи данных, что позволяет использовать данную систему даже на сложном оборудовании с множеством рабочих параметров.

Модульность

Система VIBGUARD® может быть легко расширена. Необходимо лишь подключить дополнительные измерительные каналы или установить дополнительные модули VIBGUARD® на управляющий блок.

Безопасность

Система VIBGUARD® защитит ваше оборудование от неожиданной поломки благодаря беспрерывной регистрации и оценки всех параметров текущего состояния.

Гибкость

Измерительные каналы можно настроить для проведения измерений вибрации или параметров рабочего процесса. Настройка цифровых фильтров верхних и нижних частот позволяет выделять только необходимые параметры для их последующей регистрации.

ПО VIBGUARD® Viewer

ПО VIBGUARD® Viewer адаптирует интерфейс под нужды конкретного приложения и отображает только ту информацию, которая необходима для работы в текущий момент.
Например, во время анализа данных измерений программа выведет на экран древовидное изображение комплекса оборудования и график с данными измерений. Таким же образом выводится отдельный индивидуальный интерфейс для администрирования системы, ее настройки и составления отчетов.

Настройка управляющего блока

Сетевой менеджер позволяет назначить для каждого отдельного канала измерительные задачи, условия запуска и оповещения о неполадках, а также другие параметры работы с данными. Все настройки производятся на аппаратном уровне, поэтому подключение к оборудованию и точкам измерений не требуется.

Экономия времени при помощи интерактивных элементов

Каждый из элементов можно развернуть, щелкнув по нему мышкой. Например, щелкнув по значку измерений, можно открыть соответствующий график результатов, а щелкнув по значку датчика, открыть окно его настройки.

Анализ результатов на ПК

Программное обеспечение VIBGUARD® Viewer позволит с легкостью настроить параметры измерительных каналов, анализа данных и отчетности. Данное ПО обладает интуитивнопонятной развитой структурой. Широкий набор дополнительных функций и настраиваемый пользовательский интерфейс удовлетворят даже самым высоким требованиям.

Преимущества:

• Интуитивно-понятный интерфейс
• Поддержка нескольких мониторов: отдельные окна можно распределить по нескольким мониторам, подключенным к одному ПК
• Редактируемые форматы отчетов (HTML, DOC,...)
• Однопользовательская и многопользовательская версии
• Кинематическая модель для расчета и контроля характерных частот оборудования
• Практичные инструменты для анализа: каскадное представление спектров, метки, маркеры частот, расчет динамики, тренд прогноза
• Анализ данных с учетом различных режимов работы (до трех)
• Высокая производительность и оптимизация организации данных
• Управление уровнями доступа пользователя
• Удобный модуль для настройки параметров задач измерений
• Выходы для назначения и распределения задач, а также передачи системных сообщений о действиях

Простота настройки

Клеммная диаграмма (terminal diagram) отображает схему подключения датчиков и кабелей к определенным каналам. Данная функция облегчает подключение и составление базы данных.

VIBGUARD® – составляющая стратегии PRUFTECHNIK

VIBGUARD® органично вписывается в концепцию организации мониторинга состояния оборудования с помощью переносных приборов и систем оперативного мониторинга. Данная концепция позволяет найти оптимальное решение для контроля состояния оборудования на любом производстве, в соответствии с финансовыми возможностями и техническими требованиями.
