Система центровки Easy-Laser E710

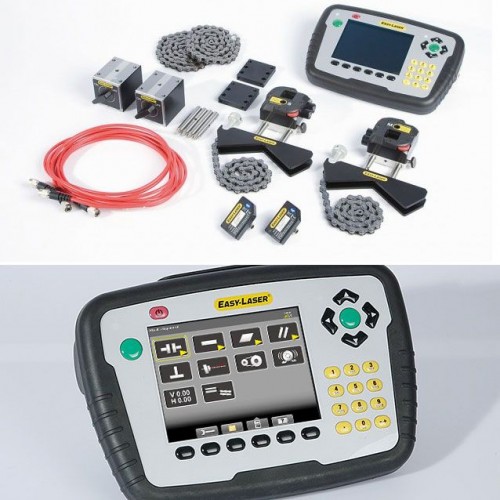

Система лазерной центровки Easy-Laser E710
Система лазерной центровки Easy-Laser E710 проста в освоении и эксплуатации. 2 года гарантии. Расширяемость/ адаптация (широкий выбор принадлежностей и функций системы под потребности как при покупке, так и после приобретения). Прибор создан с учетом следующих принципов:
- Простота монтажа измерительных блоков;
- Простота проведения измерения и анализа результатов.

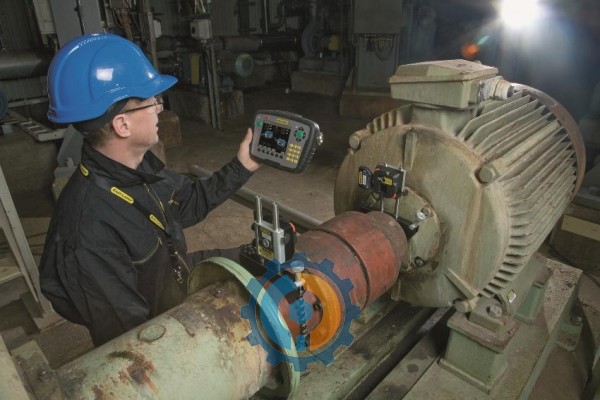

Основное применение это центровка насосных агрегатов во всех отраслях промышленности. Но так же возможно применение на зубчатых передачах и валах гребных винтов.
Возможности лазерной центровки EASY-LASER E710

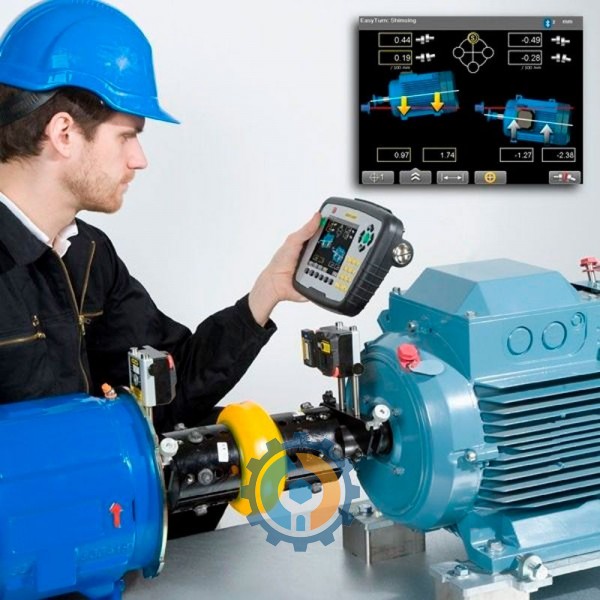

- Центровка валов;
- Выверка шкивов/ блоков
- Вибрационные измерения
- Измерение скрученности рамы
- Измерение прямолинейности
- Проверка люфта подшипников

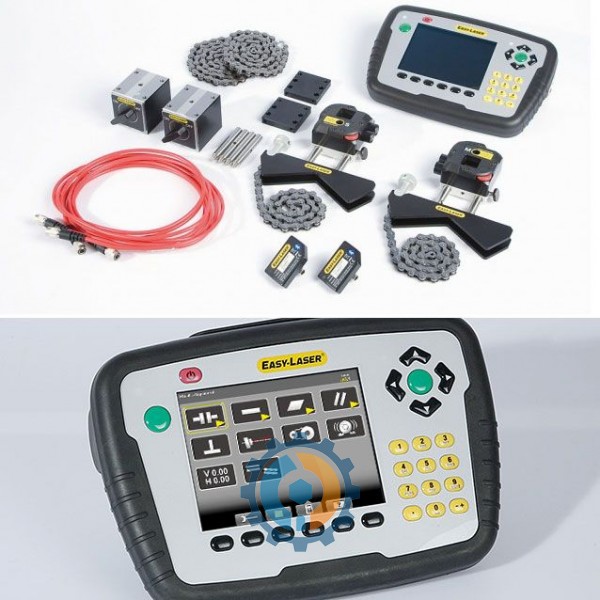

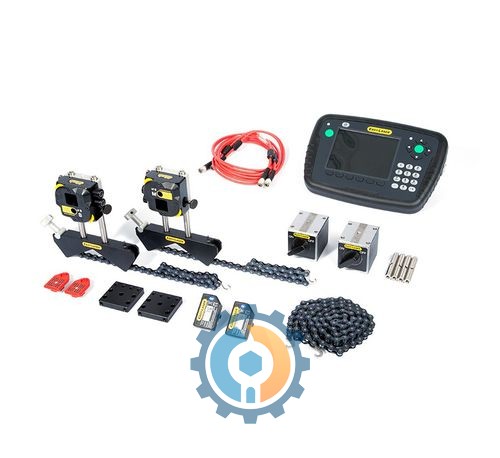

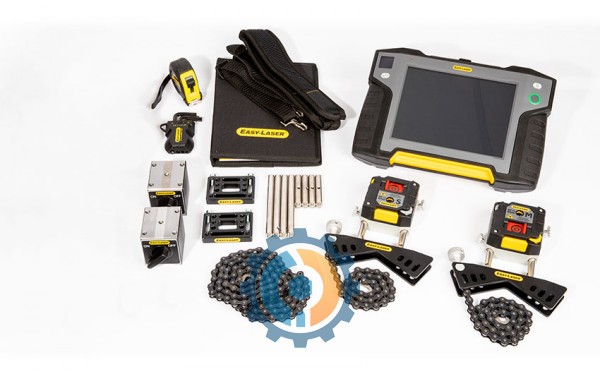

Комплект поставки Easy Laser E710
измерительный блок M | 1 |
измерительный блок S | 1 |
дисплейный блок | 1 |
беспроводных блока Bluetooth® | 2 |
кабеля, 2 м | 2 |
крепежные призмы с цепями | 2 |
удлинительные цепи | 2 |
магнитных основания | 2 |
скобы для смещения | 2 |
стойки крепления 120мм | 4 |
стойки крепления 60 мм | 4 |
руководство по эксплуатации | 1 |
краткое руководство | 1 |
измерительная рулетка 3 м | 1 |
USB память | 1 |
USB кабель | 1 |
зарядное устройство (100–240 V AC) | 1 |
кейс для инструментов | 1 |
наплечный ремень для дисплейного блока | 1 |
салфетка для очистки оптических поверхностей | 1 |
CD с документацией | 1 |

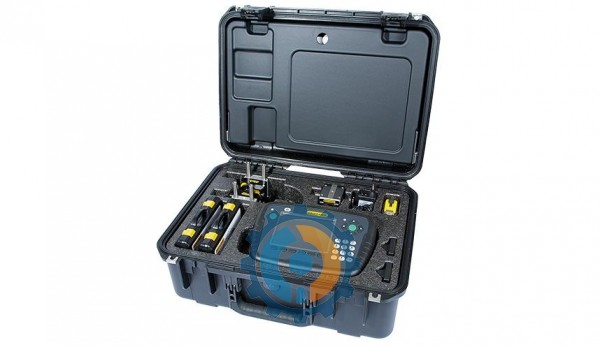

транспортировочный кейс | 1 |
Функции лазерной центровки валов Easy-Laser Е710
Проверка «мякгой лапы» | Проверка жесткости опор (поиск ослабленной опоры) |
EASYTURN | Возможность измерения с любого угла поворота вала. Поворот вала в трех положениях в любом направлении через 20 гр., таким образом достаточно провернуть вал в диапазоне 40гр. |
Компенсация теплового расширения | Автоматический расчет величины корректных прокладок и сдвига опор с учетом прогрева агрегата |
Вертикальная центровка | Центровка машин установленных вертикально или на фланцах |
Центровка карданных передач | Возможность центровки агрегатов с карданом/ смещением |
Проверка допусков | Сравнение полученных результатов с допускными значениями (установленными Вами) в автоматическом режиме |
Фиксация базовой пары опор | Центровка с зафиксированной парой опор (любой) |
Фильтр измеренных значений | Получение точных результатов в плохих условиях (турбулентные потоки воздуха, вибрация от соседних машин) |
360 – Любой угол | Центровка с индикацией значений в реальном времени |
Три пары опор/ пара опор впереди | Возможность центровки различных машин (с двумя опорами; тремя опорами; промежуточными опорами) |
Центровка шкивов/ блоков | с дополнительным блоком Е170ВТА |

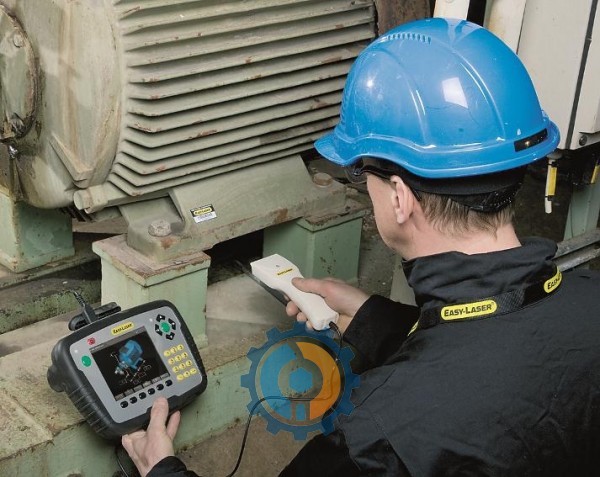

Измерение вибрации (с дополнительным модулем Е285) | Возможность измерить параметры вибрации (виброскорость, виброускорение) |
Программа «Значение» | - Проверка зазоров подшипника - Проверка рамы на скручивание (дополнительный модуль лазера Е22) |
Технические характеристики
Характеристики лазерная центровка Easy-Laser E710
Вес | 10кг |
Размеры кейса (ШхВхГ) | 600х400х200 |
Измерительные блоки | |
Тип детектора | 2х – осевой PSD 20х20мм |
Разрешение | 0,001 мм |
Диапазон | 20м |
Тип лазера | Диодный |
Длина волны | 635-670нм |
Класс лазера | II |
Выходная мощность лазера | <1мВт |
Электронный инклинометр (разрешение) | 0,1 |
Тепловые датчики (точность) | 1 г.С |
Степень защиты корпуса | IP 66 и 67 |
Температурный диапазон | -10…+50 г.С |
Блок дисплея | |
Тип/ размер | VGA 5.7 с подсветкой |
Время работы | 30ч |
Температурный диапазон | -10…+50 г.С |
Порты | USB1, USB2, расширения, Ethernet |
Беспроводная связь | Bluetooth |
Встроенная память | 10000 измерений |
Степень защиты корпуса | IP 65 |
Размеры (ШхВхГ) | 250 х 175 х 63 |
Вес | 1060 гр |
Модуль беспроводной связи | |
Тип интерфейса | Bluetooth |
Температурный диапазон | -10…+50 г.С |
Размеры (ШхВхГ) | 53 х 32 х 24 |
Вес | 25 гр |
Кабели | |
Соединительные кабели | Длина 2 м |
Кабель USB | Длина 1,8м |
Крепление и прочее | |
Цепные ремни на вал | тип V – образная скоба, ширина 18мм, d=10..450мм |
Магнитное основание | Усилие на отрыв 800Н |
Кронштейн для смещения | Сдвиг на 16 и 32мм |
Стержни | Длина 120мм, 60мм (стыкуемые) |
