Система центровки Easy-Laser E540
Easy-Laser® E540 – это точная интеллектуальная система центровки вращающихся механизмов. С помощью данной лазерной центровки можно проводить центровку валов, выверку шкивов/блоков, вибрационные измерения. Система Easy-Laser® E540 имеет отличное сочетание качества и стоимости, способна обеспечить оптимальные условия для экономичной и безаварийной эксплуатации вашего оборудования. Гарантия 3 года.
Прибор создан с учетом следующих принципов:
- Простота монтажа измерительных блоков;
- Простота проведения измерения и анализа результатов.
Всю работу можно описать следующими действиями:
- Оцените состояние машины по вибрации на корпусе подшипников (с помощью виброанализатора)
- Проверьте люфты подшипников и «мягкую лапу» перед центровкой
- Сделайте измерение и центровку всего за три шага
- Зафиксируйте результат Вашей работы протоколом.
Типы оборудования на которых применима система:
- Горизонтальные агрегаты (насосы, электродвигатели, редукторы, компрессор и др.)
- Вертикальные агрегаты (насосы, электродвигатели, редукторы и др.)
- Последовательно сочленённые машины (насосы, электродвигатели, редукторы, компрессоры и др.)
- Ременные передачи при использовании дополнительного прибора (гладкие и зубчатые шкивы, блоки, цепные передачи и др.)
Функции лазерной центровки Easy-Laser E540
Проверка «мякгой лапы» | Проверка жесткости опор (поиск ослабленной опоры) |
EASYTURN | Возможность измерения с любого угла поворота вала. Поворот вала в трех положениях в любом направлении через 20 гр., таким образом достаточно провернуть вал в диапазоне 40гр. |
Компенсация теплового расширения | Автоматический расчет величины корректных прокладок и сдвига опор с учетом прогрева агрегата |
Вертикальная центровка | Центровка машин установленных вертикально или на фланцах |
Центровка ременных передач | Возможность выставлять шкивы и блоки (дополнительно с блоком Е170 ВТА) |
Проверка допусков | Сравнение полученных результатов с допускными значениями (установленными Вами) в автоматическом режиме |
Последовательно сочлененные машины | Центровка трех последовательно сочлененных машин. Выбор контрольной машины выбирается Вами или программой. |
Фильтр измеренных значений | Получение точных результатов в плохих условиях (турбулентные потоки воздуха, вибрация от соседних машин) |
360 – Любой угол | Центровка с индикацией значений в реальном времени |
Три пары опор/ пара опор впереди | Возможность центровки различных машин (с двумя опорами; тремя опорами; промежуточными опорами) |
Центровка шкивов/ блоков | с дополнительным блоком Е170ВТА |
Измерение вибрации (с дополнительным модулем Е285) | Возможность измерить параметры вибрации (виброскорость, виброускорение) |
Функция выбора ракурса | Возможность выбрать положение двигателя на экране с учетом его местоположения относительно оператора |
Программа «Значение» | - Проверка зазоров подшипника - Проверка рамы на скручивание (дополнительный модуль лазера Е22) |
Все измерения автоматически протоколируются и хранятся во внутренней памяти (а так же на флеш- накопителе)

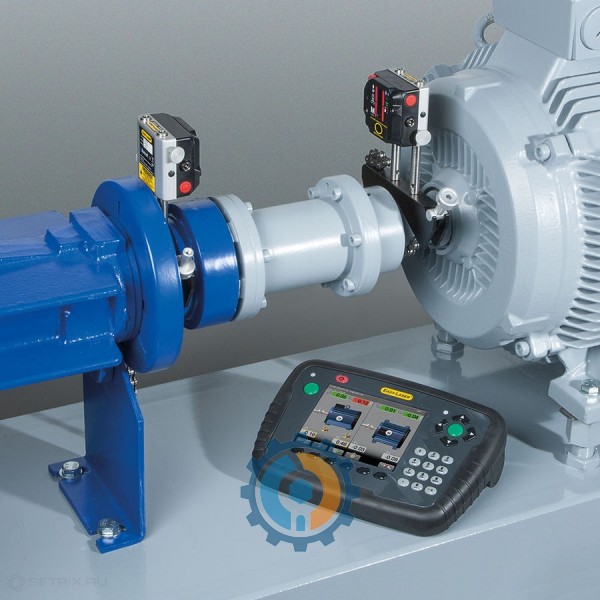

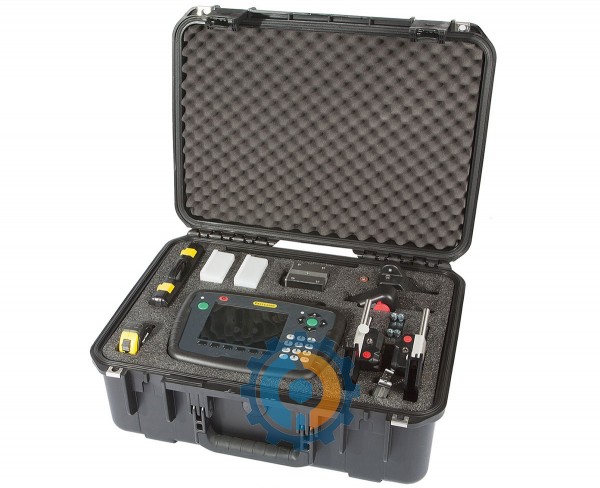

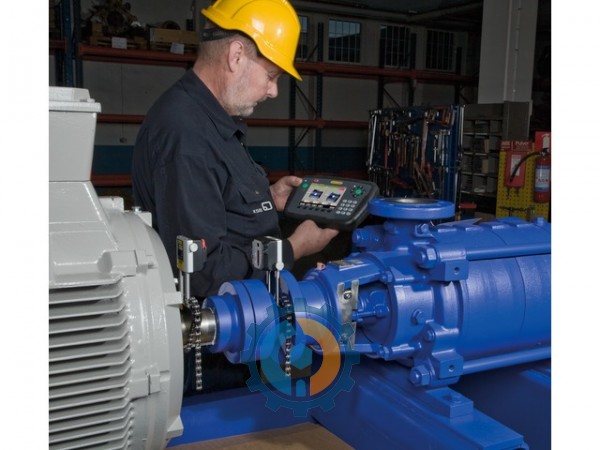

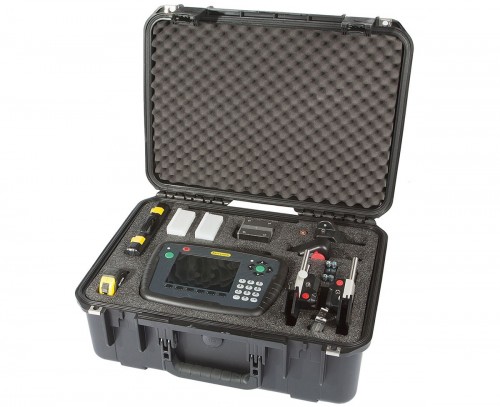

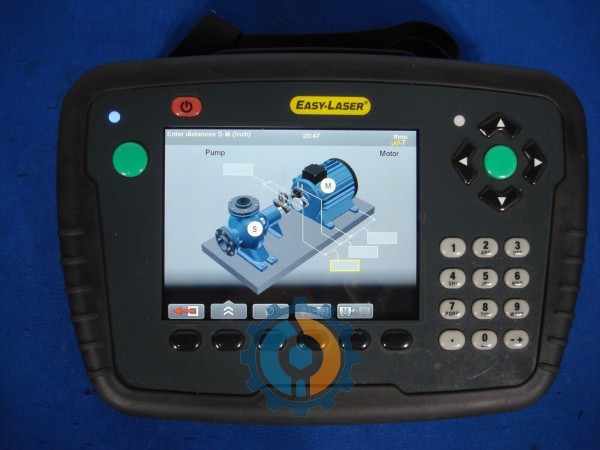

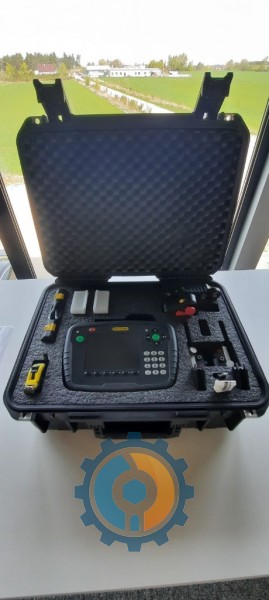

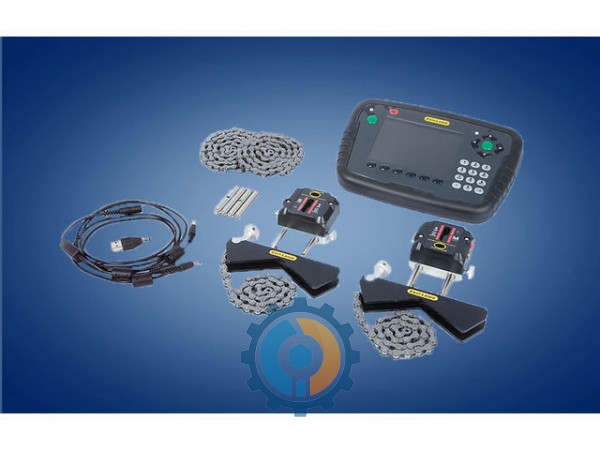

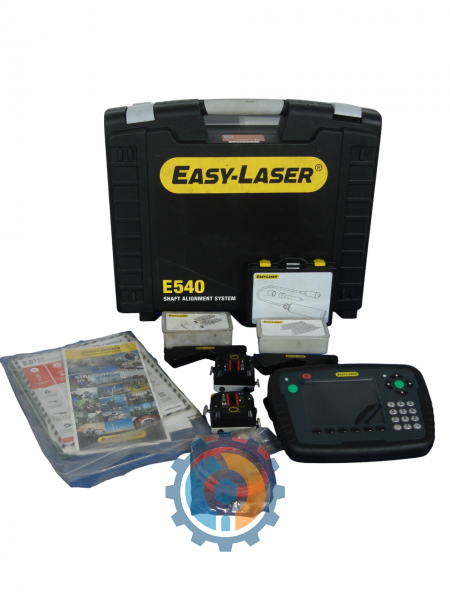

Комплект поставки Easy-Laser E540
измерительный блок M | 1 |
измерительный блок S | 1 |

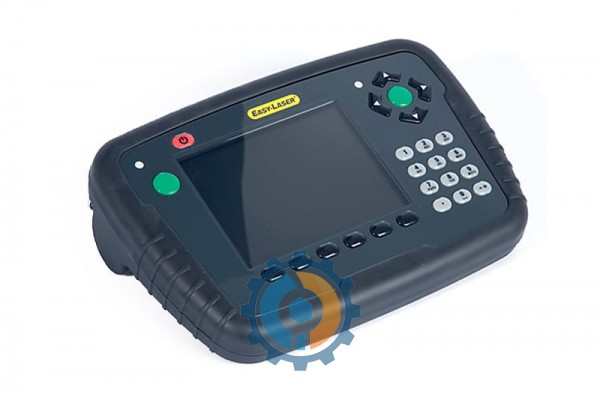

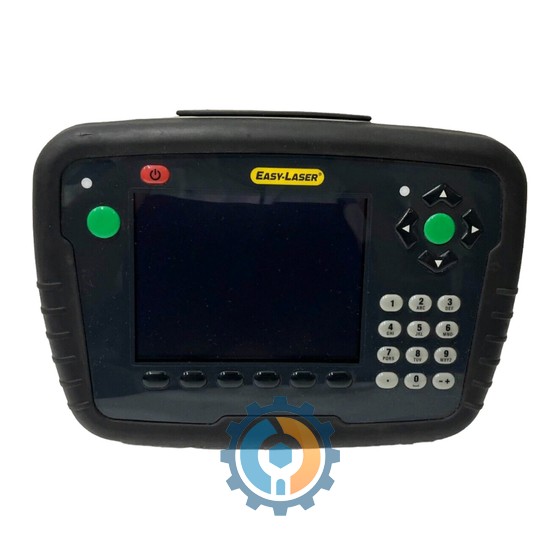

дисплейный блок | 1 |
крепежные призмы с цепями | 2 |
удлинительные цепи | 2 |
стойки крепления 120мм | 4 |
стойки крепления 60 мм | 4 |
руководство по эксплуатации | 1 |
краткое руководство | 1 |
измерительная рулетка 3 м | 1 |
USB память | 1 |
USB кабель | 1 |
зарядное устройство (100–240 V AC) | 1 |
наплечный ремень для дисплейного блока | 1 |
CD с документацией | 1 |
транспортировочный кейс | 1 |
Технические характеристики
Характеристики лазерного центровщика Easy-Laser E540
Измерительные блоки ELM40/ ELS40 | |
Тип детектора | PSD 30мм |
Беспроводная связь | Bluеtooth, класс 1 |
Разрешение | 0,001 мм |
Диапазон | До 10м |
Тип лазера | Диодный |
Длина волны | 635-670нм |
Класс лазера | II |
Выходная мощность лазера | <1мВт |
Электронный инклинометр (разрешение) | 0,1 |
Тепловые датчики | -20…+60 гр.Цельсия |
Степень защиты корпуса | IP 65 |
Температурный диапазон | -10…+50 гр.Цельсия |
Блок дисплея Е52 | |
Тип/ размер | VGA 5.7 с подсветкой |
Время работы | 30ч |
Температурный диапазон | -10…+50 гр.Цельсия |
Порты | USB1, USB2, измерительные блоки, зарядное устройство |
Беспроводная связь | Bluetooth |
Встроенная память | 10000 измерений |
Степень защиты корпуса | IP 65 |
Размеры (ШхВхГ) | 250 х 175 х 63 |
Вес | 1020 гр |
Кабели | |
Зарядный | Длина 1 м |
Кабель USB | Длина 1,8м |
Крепление и прочее | |
Цепные ремни на вал | тип V – образная скоба, ширина 18мм, d=10..450мм |
Магнитное основание | Усилие на отрыв 800Н |
Кронштейн для смещения | Сдвиг на 16 и 32мм |
Стержни | Длина 120мм, 60мм (стыкуемые) |
