Система центровки Easy-Laser E420
Easy Laser® E420 – система начального уровня для измерения и центровки вращающегося оборудования. Измерительные блоки со встроенными Bluetooth® модулями и большой цветной дисплей 5,7” соответствуют требованиям класса защиты IP65 для работы в тяжелых промышленных условиях. Такие функциональные возможности ранее были доступны только в дорогих системах! Таким образом, в E420 есть все, что должно быть в простой системе лазерной центровки Гарантия 3 года.
Прибор создан с учетом следующих принципов:
- Простота монтажа измерительных блоков;
- Простота проведения измерения и анализа результатов.
Всю работу можно описать следующими действиями:
- Оцените состояние машины по вибрации на корпусе подшипников (с помощью виброанализатора)
- Проверьте люфты подшипников и «мягкую лапу» перед центровкой
- Сделайте измерение и центровку всего за три шага
- Зафиксируйте результат Вашей работы протоколом.
Типы оборудования на которых применима система:

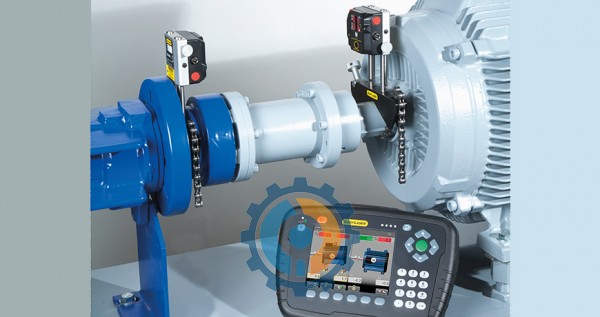

- Горизонтальные агрегаты (насосы, электродвигатели, редукторы, компрессор и др.)
- Вертикальные агрегаты (на фланцах, показывает смещение осей, угловую расцентровку и толщину подкладки под каждый болт.)

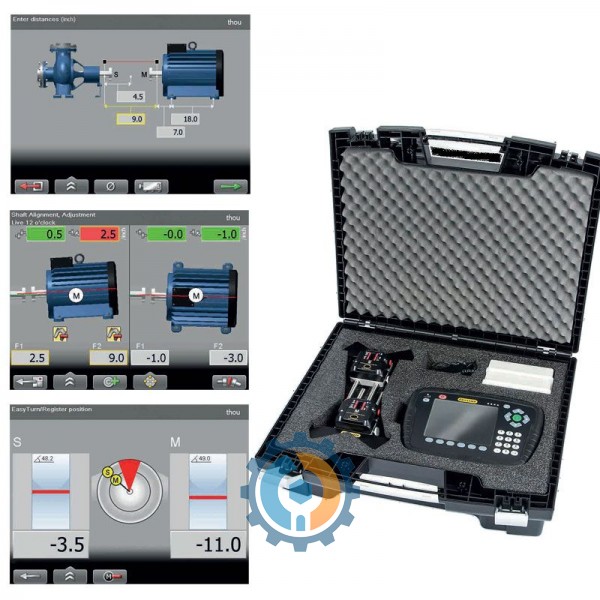

Функции лазерного центровщика Easy Laser E420
Проверка «мякгой лапы» | Проверка жесткости опор (поиск ослабленной опоры) |
EASYTURN | Возможность измерения с любого угла поворота вала. Поворот вала в трех положениях в любом направлении через 20 гр., таким образом достаточно провернуть вал в диапазоне 40гр. |
Компенсация теплового расширения | Автоматический расчет величины корректных прокладок и сдвига опор с учетом прогрева агрегата |
Проверка допусков | Сравнение полученных результатов с допускными значениями (установленными Вами) в автоматическом режиме |
Фильтр измеренных значений | Получение точных результатов в плохих условиях (турбулентные потоки воздуха, вибрация от соседних машин) |
360 – Любой угол | Центровка с индикацией значений в реальном времени |
Три пары опор/ пара опор впереди | Возможность центровки различных машин (с двумя опорами; тремя опорами; промежуточными опорами) |
Программа «Значение» | - Проверка зазоров подшипника |
Все измерения автоматически протоколируются и хранятся во внутренней памяти (а так же на флеш- накопителе)

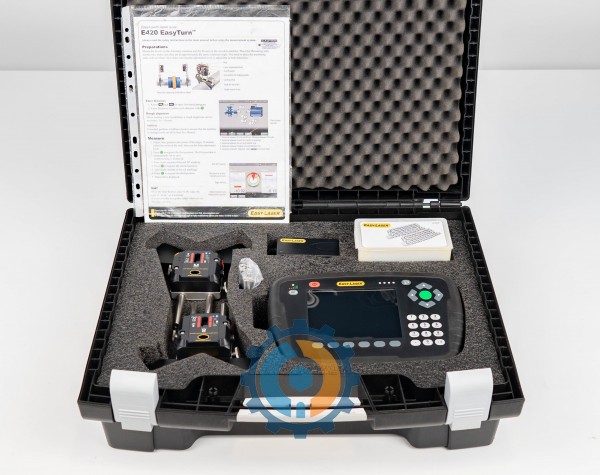

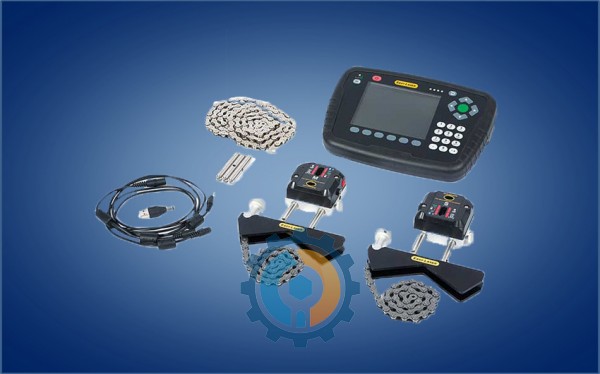

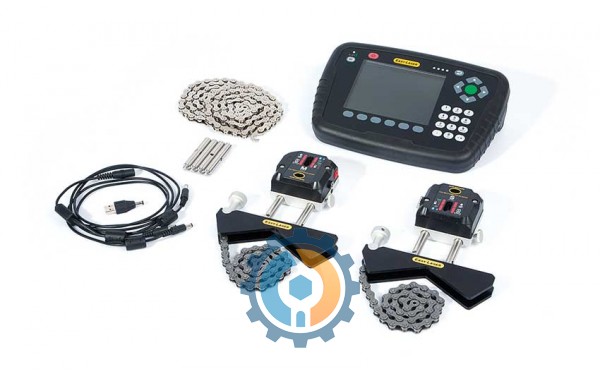

Комплект поставки Easy-Laser E420
измерительный блок M | 1 |
измерительный блок S | 1 |
дисплейный блок | 1 |
кронштейна для вала с цепями | 2 |
удлинительные цепи | 2 |
стойки крепления 120мм | 4 |
стойки крепления 60 мм | 4 |
краткое руководство | 1 |
измерительная рулетка 3 м | 1 |
USB память | 1 |
USB кабель | 1 |
зарядное устройство (100–240 V AC) | 1 |
CD с документацией | 1 |

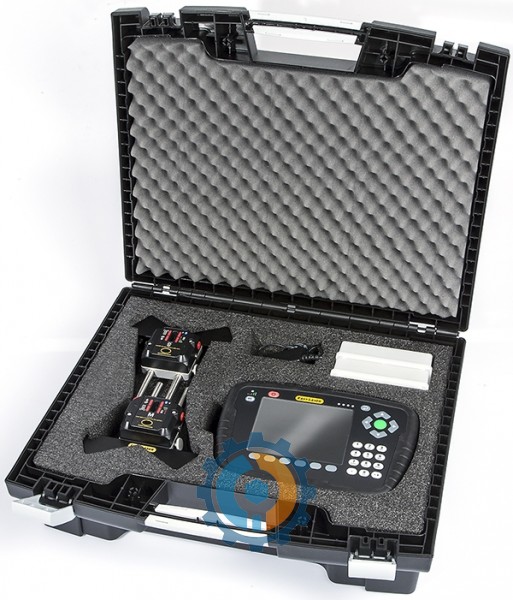

транспортировочный кейс | 1 |
Технические характеристики
Характеристики системы лазерной центровки Easy-Laser E420
Измерительные блоки M/S | |
Тип детектора | PSD 20мм |
Беспроводная связь | Bluеtooth, класс 1 |
Разрешение | 0,001 мм |
Диапазон | До 3м |
Тип лазера | Диодный |
Длина волны | 635-670нм |
Класс лазера | II |
Выходная мощность лазера | <1мВт |
Электронный инклинометр (разрешение) | 0,1 |
Тепловые датчики | -20…+60 гр.Цельсия |
Степень защиты корпуса | IP 65 |
Температурный диапазон | -10…+50 гр.Цельсия |
Блок дисплея | |
Тип/ размер | VGA 5.7 с подсветкой |
Время работы | 30ч |
Температурный диапазон | -10…+50 гр.Цельсия |
Порты | USB1, зарядное устройство |
Беспроводная связь | Bluetooth |
Встроенная память | 2000 измерений |
Степень защиты корпуса | IP 65 |
Размеры (ШхВхГ) | 250 х 175 х 63 |
Вес | 910гр |
Кабели | |
Зарядный | Длина 1 м |
Крепление и прочее | |
Цепные ремни на вал | тип V – образная скоба, ширина 18мм, d=20..450мм |
Стержни | Длина 120мм, 60мм (стыкуемые) |
Программа EasyLink™ | |
Системные требования | WindowsR XP/Vista/7. Для обработки экспортируемых данных на компьютере должен быть установлен MS Excel 2003 или более поздней версии. |
Система | |
Относительная влажность | 10-95% |
Вес полный | 6,3кг |
Кейс для транспортировки (Ш х В х Г) | 500 х 415 х 170 мм |
