Система центровки BALTECH SA-4200

Система центровки валов механизмов BALTECH SA-4200 - это четкое центрирование валов основных и вспомогательных механизмов при проведении ремонтных и наладочных работ на предприятиях во всех отраслях промышленности. Для точного центрирования валов и выставления индикаторов при проворачивании роторов, устройство снабжено рулеткой с жидким уровнем. Карманный персональный компьютер со встроенной фотокамерой может применяться и для решения других задач.

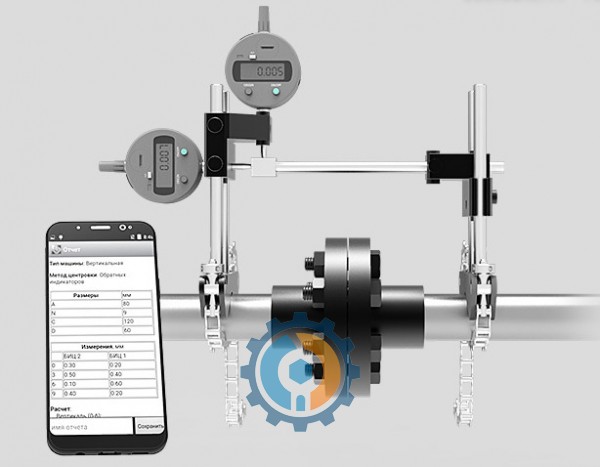

Процедура центровки включает всего 3 шага

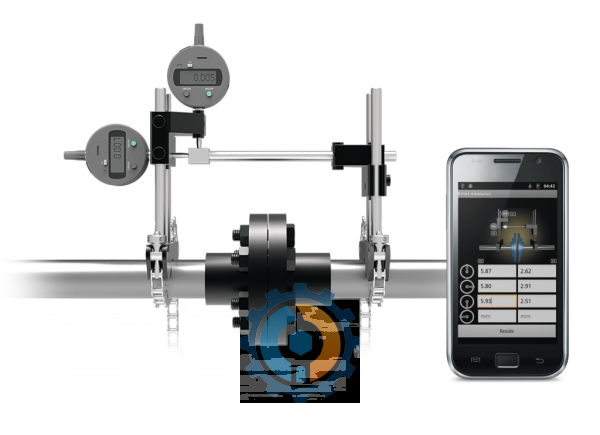

• Установите измерительную часть на валы или муфту с помощью комплектов крепежа
• Измерьте и введите расстояния А, В, С, R (проверьте и устраните «мягкую лапу»)
• Проверните валы через положения 9-0-3 часа в любой последовательности и зафиксируйте измеренные значения в каждом положении

После занесения данных, получите значения и выполните центрирование, а также коррекцию по опорам в вертикальной и горизонтальной плоскости.

Основные функции

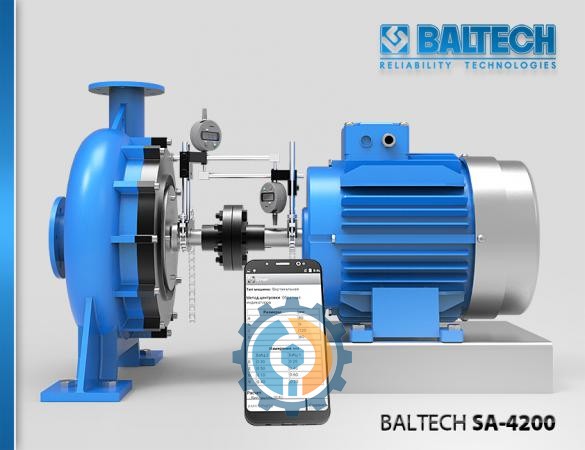

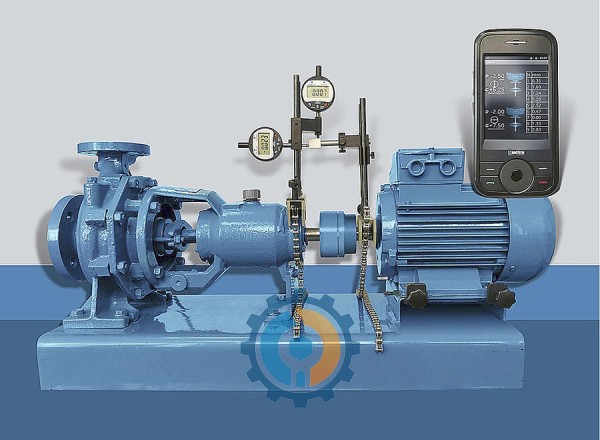

• Центрирование валов горизонтальных механизмов
• Проверка и устранение «мягкой лапы» перед центрированием валов
• Учет теплового расширения при центрировании валов
• Учет всплытия вала на масленом клине (центрирование валов в подшипниках скольжения)
• Учет прогиба выносной штанги (центрирование валопроводов)
• Центрирование валов механизмов с промежуточными валами
• Центрирование валов вертикальных механизмов
• Выбор удобного метода центрирования: радиально-осевой или обратных индикаторов
• Фотоотчет (встроенный цифровой фотоаппарат в КПК)

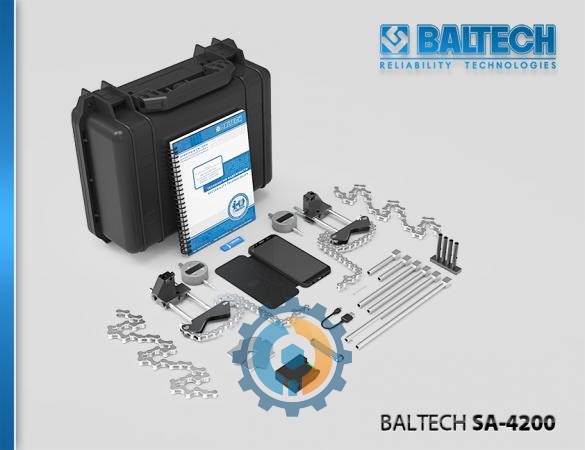

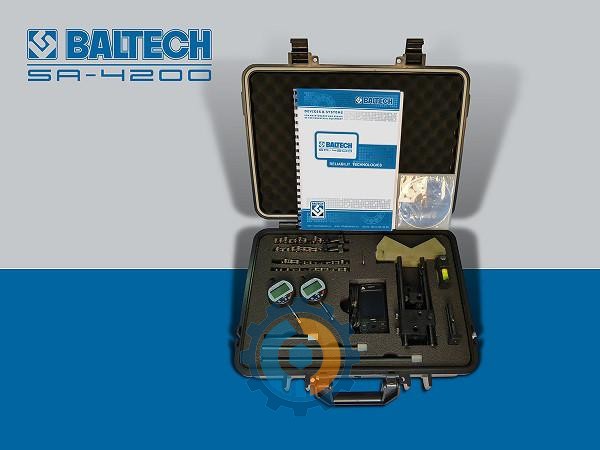

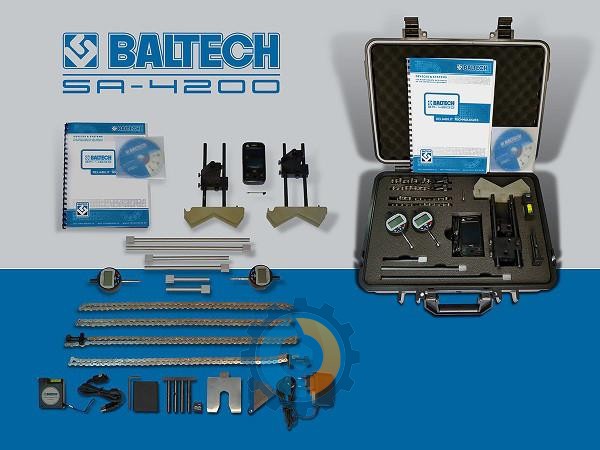

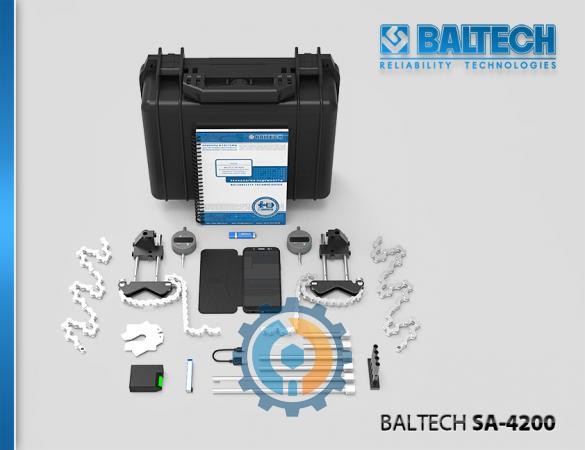

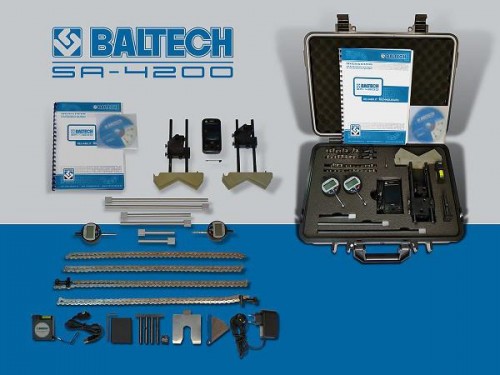

Комплектация:

• Карманный компьютер (КПК)
• Электронный индикатор - 2 шт.
• Измерительная рулетка c жидким уровнем
• Крепления для измерителей на валу (по согласованию допускается использование другого способа крепления) - 2 комплекта

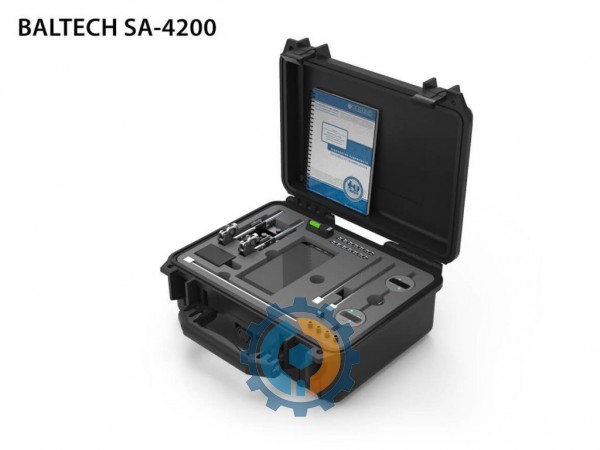

• Транспортировочный кейс
• Магнитные стойки, калиброванные пластины, щупы и пр. - опция
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка

Технические характеристики
