Прибор для выверки соосности валов TKSA 80

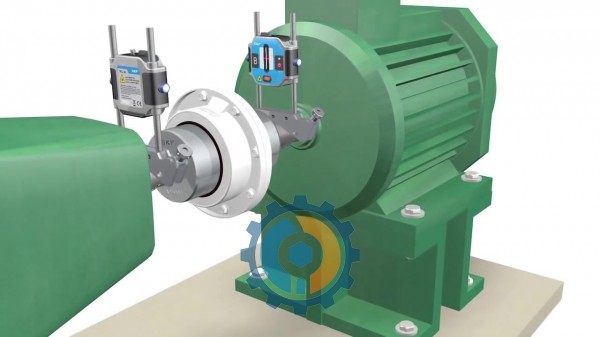

TKSA 80 - самая совершеная система выверки соосности валов в семействе изделий SKF для лазерной центровки. Прибор позволяет выполнить центровку валов вращающегося оборудования с минимальными временными затратами, тем самым повысить ресурс оборудование, сократить энергетические потери, предотвратить незапланированне остановы.

В процессе выверки соосности оборудования само выполнение измерений – это всего 5% от общего объёма работ. Каждый зи этапов процесса центровки крайне важен. Пропуск любого этапа может привести к непредвиденным последствиям. TKSA 80 сочетает в себе все средства, необходимые для пошагового выполнения процесса центровки, что приводит к улучшению результатов, повышению культуры производства, делате процесс центровки простым и понятным. TKSA 80 позволяет выполнить все процедуры, от подготовки и оценки состояния оборудования до коррекции и составления отчёта по её результатам.

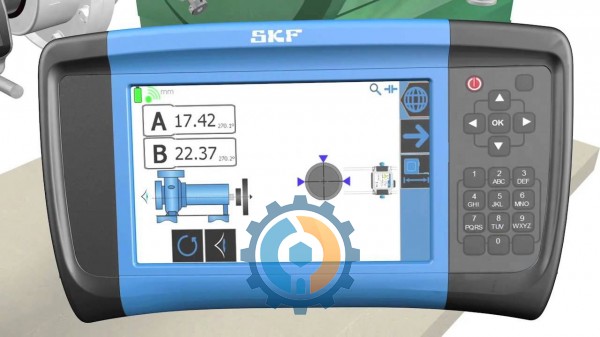

Кроме того, система содержит позволяет собрать базу данных, в которой могут храниться параметры настройки оборудования, необходиымй инструмент и многое другое. Такой подход позволяет существенно сократить время выполнения всей процедуры. Большой сенсорный дисплей системы TKSA 80 (7") отображает большое количество информации на одном экране, обеспечивая ее удобный ввод

Основные характеристики

• 7-дюймовый цветной сенсорный дисплей с клавиатурой
• Надёжная конструкция, допускающая использование в суровых условиях – выдер-
• живает падение с высоты 1,2 метра (в соответствии со стандартом MIL-STD-810F)
• Встроенный модуль беспроводной связи

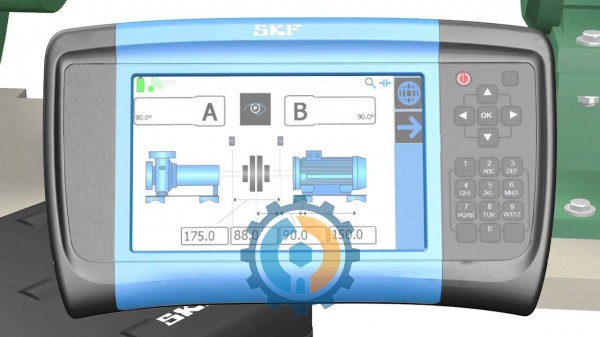

• «Изменение Вида» – возможность переноса реккомендаций по корректировке с одной части выравниваемого агрегата на другую для удобства пользователя.
• База данных с возможностью использования шаблонов
• Индикатор энергоэкономичности
• Горизонтальная и вертикальная выверка

• Возможность выравнивания больших станочных парков

Технические характеристики

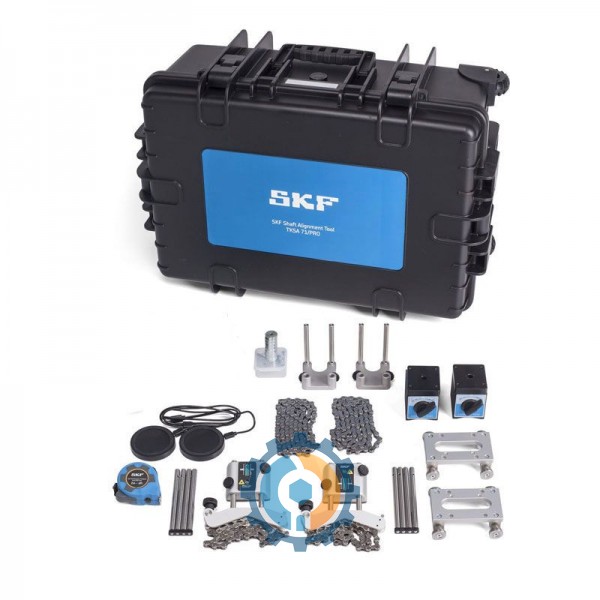

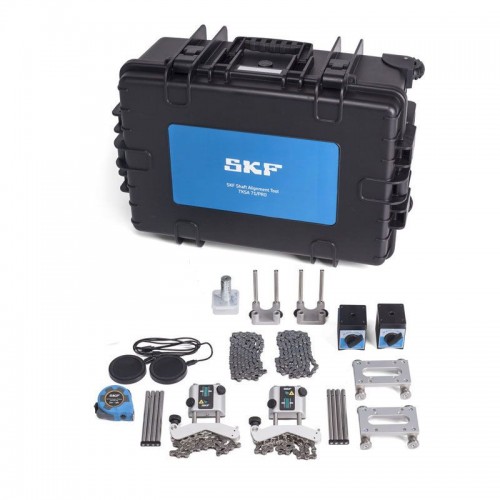

Система в сборе

• Расстояние измерения: до 10 м
• Относительная влажность: от 10 до 90%
• Температурный диапазон: от -10 до +50°C
• Вес (с кофром): 7,64 кг

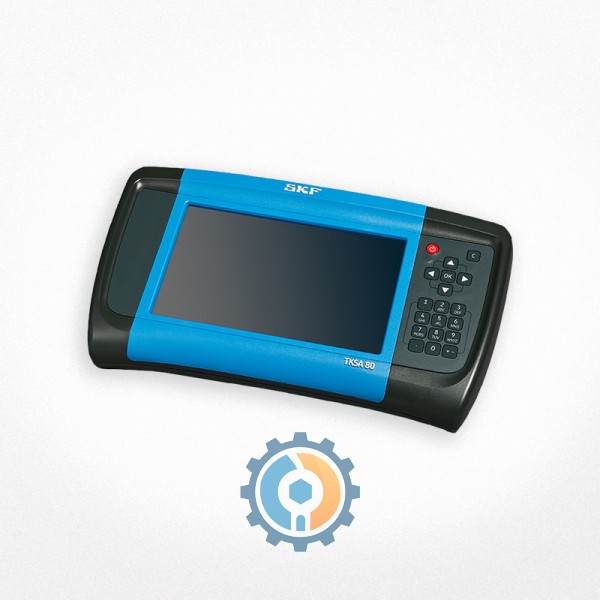

Блок отображения данных

• Экран: 7-дюймовый цветной сенсорный дисплей с клавиатурой, не бликует при естественном освещении
• Питание: перезаряжаемая литий-ионная батарея и внешний источник питания
• Время работы (беспрерывной): десять часов
• Объём памяти: 64 Мб
• Кожух: пластмасса АБС/ПС с встроенной фиксируемой стойкой
• Размеры (высота х ширина х глубина): 276 x 160 x 53 мм
• Вес: 1060 г
• Защита от воздействия окружающей среды: IP 65
• Соединения: промышленная беспроводная сеть с низким энергопотреблением, совместимая со стандартом 802.15.4
• USB: хост – v1.1, устройства – v1.1
• Испытание на падение: 1,2 м – согласно стандарту MIL STD-810F

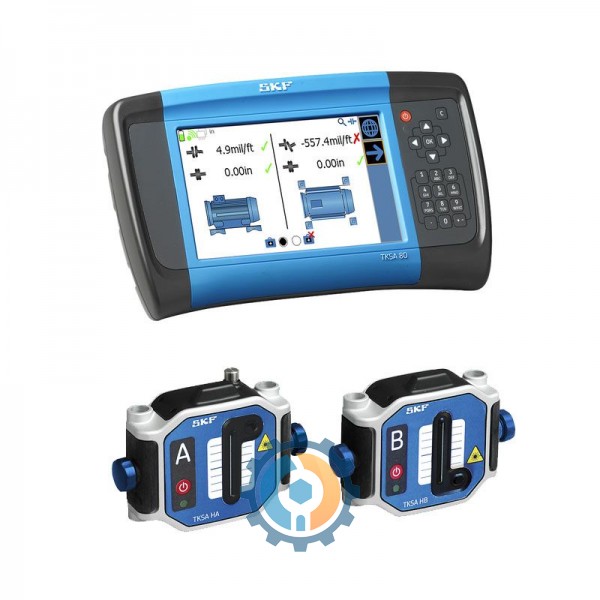

Измерительные блоки (А, В)

• Тип лазера: диодный, красного цвета
• Длина волны лазера: 635 нм
• Класс безопасности лазера: класс II
• Выходная мощность лазера: < 1 мВт
• Точность измерения: в рамках 10 мкм
• Устройство обнаружения:линейная ПЗС-матрица длиной 36 мм
• Точность инклинометра: ±0,5°
• Разрешение инклинометра:0,1°
• Температурные датчики: ±2°C
• Материал кожуха: корпус и боковые части – алюминий, стеклонаполненный ПБТ
• Размеры (высота х ширина х глубина): 96 x 83 x 36 мм
• Вес: 326 г
• Защита от воздействия окружающей среды: IP 65
• Защита от попадания прямых солнечных лучей: оптическая фильтрация и сброс сигналов естественного внешнего освещения.
• Источник питания: 2 алкалиновых батарейки стандарта AA или перезаряжаемые батареи

Установочные стержни
Длина: 4–90 мм, 4–150 мм, возможно соединение для увеличения общей длины

Диаметр стандартного вала До 300 мм
