Прибор для выверки соосности валов TKSA 60
Производитель:
Арт:
b023529
TKSA 60 - Беспроводной прибор для лазерной выверки соосности валов, со встроенным экспертным сопровождением
Общая информация
Ситема TKSA 60 - это беспроводной прибор для лазерной центровки валов, для использования в тяжёлых промышленных условиях. TKSA 60 позволяет выполнить все процедуры выверки – от оценки состояния механизма перед выверкой до составления отчётов и анализа проведённых работ. В основе прибора лежат современные принципы выверки соосности, а также опыт SKF, накопленный за десятилетия работы с вращающимся оборудованием.
Прибор обладает удобным блоком управления с цветным дисплеем выского разрешения и клавиатурой, упрощающей процесс ввода параметров.
Отличительные особенности:
- Встроенный модуль беспроводной связи
- «Изменение вида» – возможность смены вида на механизм, упрощающая работу и помогающая избежать ошибок
- Инклинометр, встроенный в оба измерительных устройства. Позволяет автоматически фиксировать угловое положение измерительных блоков
- Индикатор емкости батарей
- Быстрый шаблон, ускоряющий рабоу
- Возможность центровки горизонтальных и вертикальных машин
- «Мягкая лапа» (Лазерная или ручная проверка плотности прилегания всех опор)

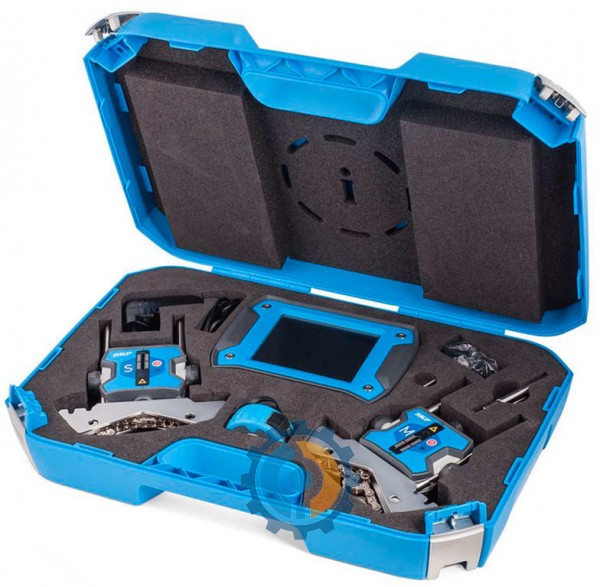

Комплектация:
| Блок отображения данных TKSA 60-DISPLAYUNIT, 1 шт.в каждом комплекте |
| Измерительный блок TKSA 60/80-HA и TKSA 60/80-HB,по 1 шт. в каждом комплекте |
| Механические призмы для крепежа на валу, 2 шт. в каждом комплекте |
| Регулируемые цепи со штифтом затяжки, 2 шт. в каждом комплекте |
| Стержни, по 4 шт. в каждом комплекте 90 мм 150 мм |
| Рулетка, 1 шт. в каждом комплекте |
| Отвертка, 1 шт. в каждом комплекте |
| Торцовый ключ, 1 шт. в каждом комплекте |
| USB-кабель, 1 шт. в каждом комплекте |
| Зарядное устройство для блока отображения данных, 1 шт в каждом комплекте |
| Краткое руководство по началу работы, 1 шт. в каждом комплекте |
| CD с инструкциями по использованию, 1 шт. в каждом комплекте |
| Удлинительная цепь, 2 шт. в каждом комплекте |
Технические характеристики
Система TKSA 60 в сборе
- Расстояние измерения: до 10 м
- Относительная влажность: от 10 до 90%
- Температурный диапазон: от -10 до +50°C
- Вес (с кофром): 7,3 кг

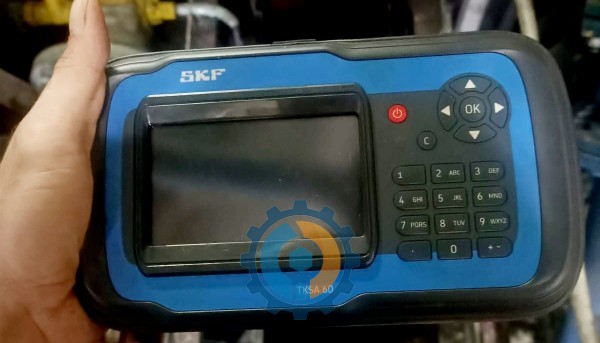

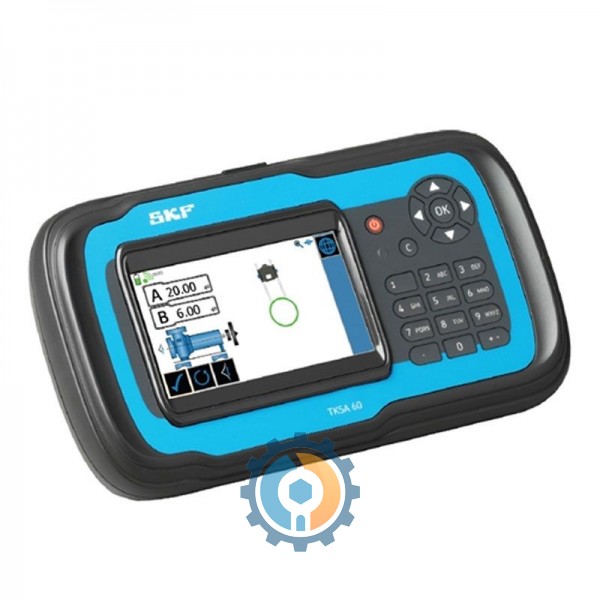

Блок отображения данных
- Экран: 4,3-дюймовый ЖК-дисплей с подсветкой, не бликует при естественном освещении
- Питание: перезаряжаемая литий-ионная батарея и внешний источник питания
- Время работы (беспрерывной): десять часов Объём памяти: 64 Мб
- Кожух: пластмасса АБС/ПС с встроенной фиксируемой стойкой
- Размеры (высота х ширина х глубина): 234 x 132 x 48 мм
- Вес: 680 г
- Защита от воздействия окружающей среды: IP 65
- Соединения: промышленная беспроводная сеть с низким энергопотреблением, совместимая со стандартом 802.15.4 USB: хост – v1.1, устройства – v1.1
- Испытание на падение: 1,2 м – согласно стандарту MIL STD-810F
Измерительные блоки (А, В)
- Тип лазера: диодный, красного цвета
- Длина волны лазера: 635 нм
- Класс безопасности лазера: класс II
- Выходная мощность лазера: < 1 мВт
- Точность измерения: в рамках 10 мкм
- Устройство обнаружения: линейная ПЗС-матрица длиной 36 мм
- Точность инклинометра: ±0,5°
- Разрешение инклинометра: 0,1°
- Температурные датчики: ±2°C
- Материал кожуха: корпус и боковые части – алюминий, стеклонаполненный ПБТ
- Размеры (высота х ширина х глубина): 96 x 83 x 36 мм
- Вес: 326 г
- Защита от воздействия окружающей среды: IP 65
- Защита от попадания прямых солнечных лучей: оптическая фильтрация и сброс сигналов естественного внешнего освещения.
- Источник питания: 2 алкалиновых батарейки стандарта AA или перезаряжаемые батареи
Стяжка / фиксационная штанга
Длина: 4–90 мм, 4–150 мм, возможно соединение для увеличения общей длины
Диаметр стандартного вала
До 300 мм
