Прибор для выверки соосности валов TKSA 31

Производитель:

Арт:

b023526

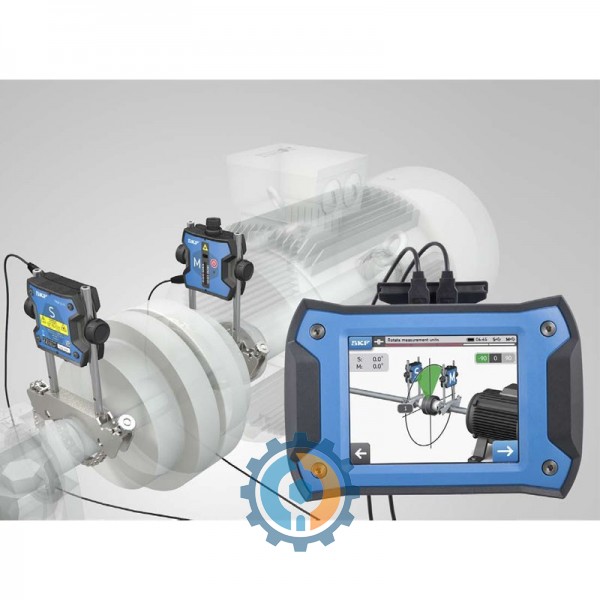

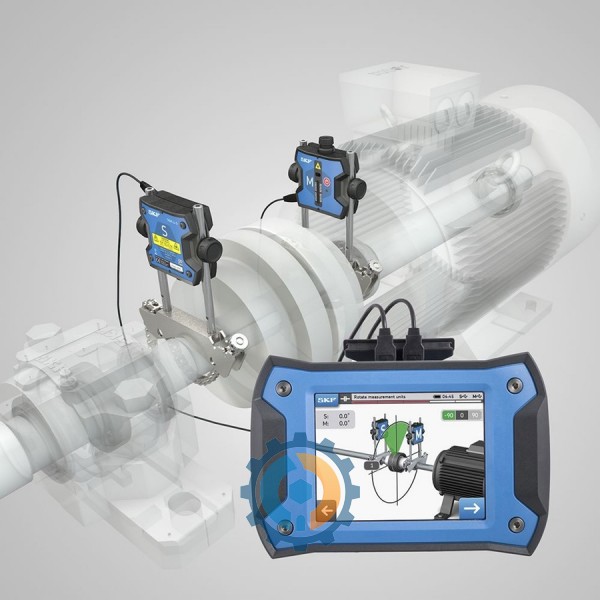

Проводной лазерный центровщик SKF TKSA 31 для горизонтальной центровки валов. Экономичное и функциональное решения для стандартных задач центровки.

Прибор TKSA 31 является упрощенной версией прибора TKSA 41.

Основные отличия

Проводное подключение датчиков
Отсутствие "свободного измерения" - необходим поворот в точки 9-12-3 (с точностью ±20°)
Отсутствие камеры и связанного с ней функционала

В остальном прибор полностью идентичен более дорогому TKSA 41 - те же измерительные блоки, тот же дисплей, то же программное обеспечение. Крупный дисплей имеет сенсорное резистивное управление (можно работать в перчатках). Прибор TKSA 31 рекомендуется к применению для эксплуатационных служб производств. Позволяет решить большинство задач по горизонтальной выверке.

Особенности и преимущества

Высокая доступность благодаря фокусированию функционала прибора на решение стандартных задач центровки
Автоматическая фиксация измерения для возможности работы одной рукой

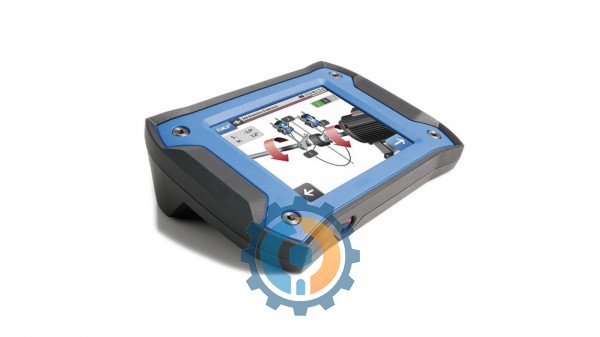

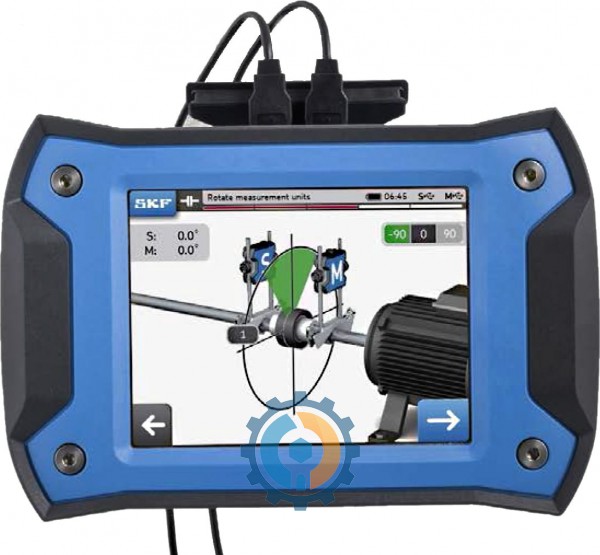

Крупный сенсорный дисплей
Измерительные модули имеют встроенный инклинометры (датчики угла поворота), что позволяет избежать ошибок
Прибор TKSA 31 позволяет создать и сохранить отчет в формате PDF

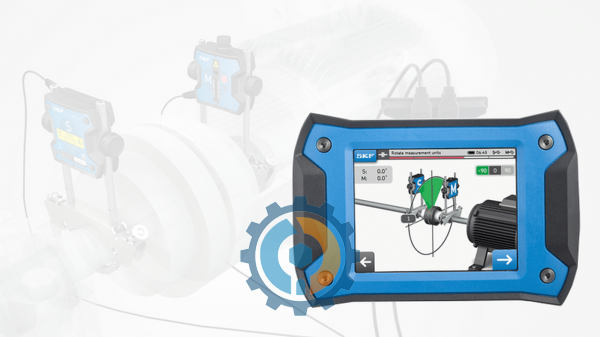

Визуализация процесса центровки позволяет легко и быстро выполнить необходимые коррекции

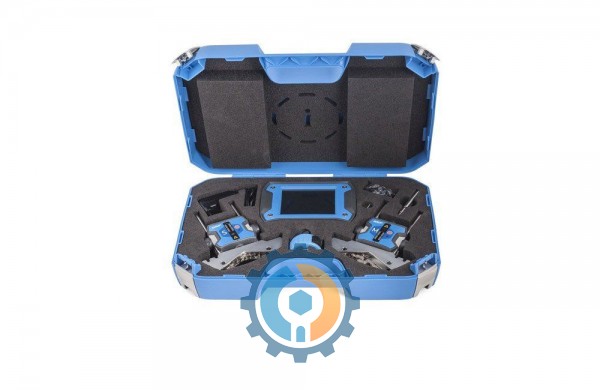

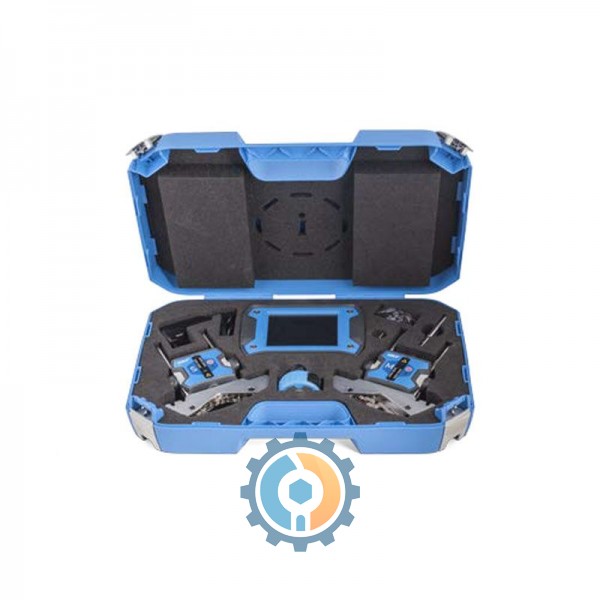

Комплектация:

Центровщик
Руководство по эксплуатации
Гарантийный талон
Упаковка

Технические характеристики

Датчики	29 мм (1,1 дюйма) Линейная ПЗС-матрица; электронный инклинометр ±0,5°
Связь	USB-кабели (входят в комплект)
Расстояние для измерения	От 70 мм до 2 м (до 4-х с удлинителями)
Погрешность измерения/отображаемое разрешение (цена деления шкалы)	<0,5 % ±5 мкм/10 мкм
Тип дисплея	5,6 дюймовый, цветной резистивный сенсорный ЖК-экран
Обновление ПО	Через USB-накопитель
Диаметры валов	От 20 до 150 мм (в состоянии из коробки) До 300 мм (с дополнительными удлинительными цепями)
Макс. рекомендуемая высота муфты	105 мм с входящими в комплект удлинителями (195 мм опционально)
Система крепления	2 × V-образных кронштейна; 2 × цепи 400 мм; 4 × резьбовых стержня 150 мм; 4 × удлинителя 90 мм (опционально)
Программы измерения	3 позиции на 9–12–3 часа 3 позиции автоматического измерения на 9–12–3 часа Определение и устранение "мягкой лапы"
Корректировка соосности	Изменения значений в режиме реального времени для исправления положения оборудования в вертикальной и горизонтальной плоскостях
Отчёт о выверке соосности	Автоматический отчёт в формате PDF экспортируется посредством USB-накопителя
Время работы	Дисплей: до 7 часов постоянной работы с подсветкой 100 % (аккумулятор LiPo 5000 мАч)
Размеры кейса	530 × 110 × 360 мм (20,9 × 4,3 × 14,2 дюйма)
Общий вес (вкл. кейс)	4,75 кг
Рабочая температура	От 0 до +45 °C
Класс защиты IP	IP54
Калибровочный сертификат	Срок действия 2 года
