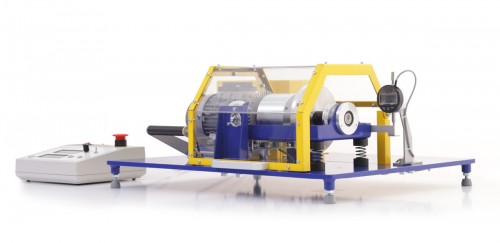

НТЦ-13.09.14 “Динамическая балансировка ротора”
Производитель:
Обучение
Арт:
stud0018
Учебный лабораторный стенд позволяет проводить исследование простейших способов динамической балансировки ротора, определения неуравновешенности вращающихся звеньев и устранения дисбаланса ротора с помощью корректирующих масс.
| Конструктивно стенд состоит из: |
| лабораторной установки; |
| блока управления. |

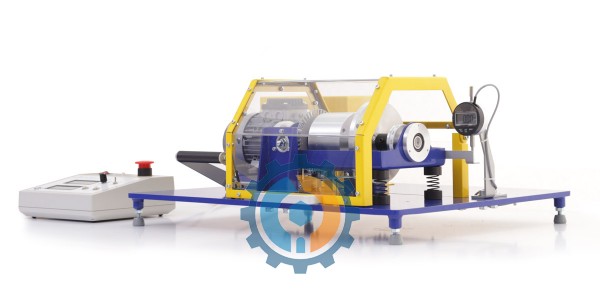

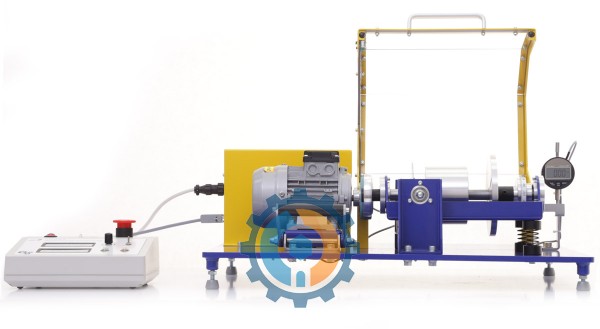

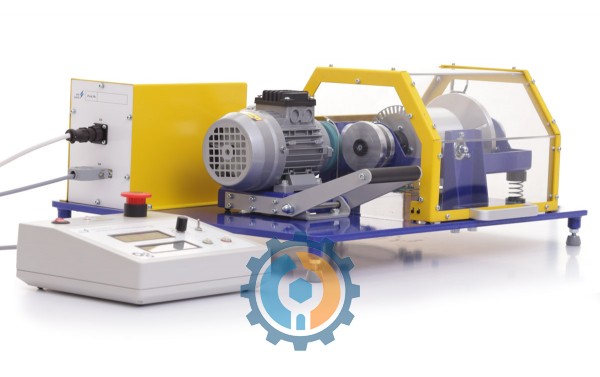

| Установка представляет собой стальное основание с качающейся платформой для установки двухвального асинхронного двигателя. На двигателе смонтированы диски с возможностью крепления на них дополнительных масс в качестве дисбаланса. Роль исследуемого объекта выполняет ротор двигателя с дисками. Управление двигателем осуществляется с помощью блока управления через преобразователь частоты. В качестве чувствительного элемента используется датчик Холла, регистрирующий колебания платформы, возникающие при резонансных частотах. |
| Перечень выполняемых работ |
1. Динамическая балансировка ротора. |
| Комплектность |
| учебный лабораторный стенд – 1 шт.; |
| комплект корректирующих грузов – 1 компл.; |
| комплект грузов, создающих дисбаланс (по 15 гр.) – 1 компл.; |
| ключ рожковый (s10) – 1 шт.; |
| паспорт – 1 экз.; |
| сопроводительные материалы в электронном виде – 1 шт. |
Технические характеристики
| Сеть | ~50 Гц 220 В (однофазная 220 В 50 Гц) | |
| Потребляемая мощность, Вт, не более | 160 | |
| Габаритные размеры стенда, не более | ||
| ширина, мм | 580 | |
| высота, мм | 420 | |
| глубина, мм | 300 | |
| Вес стенда, кг, не более | 35 | |
