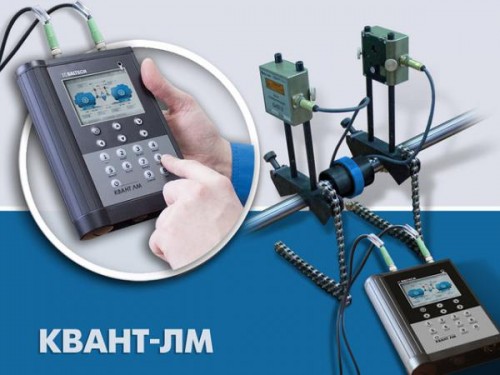

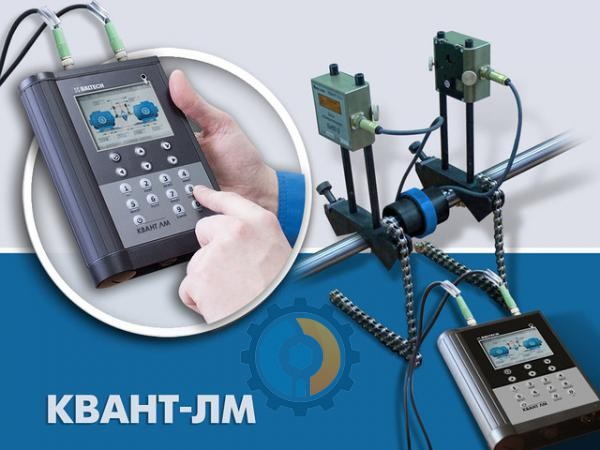

Лазерная система центровки КВАНТ-ЛМ

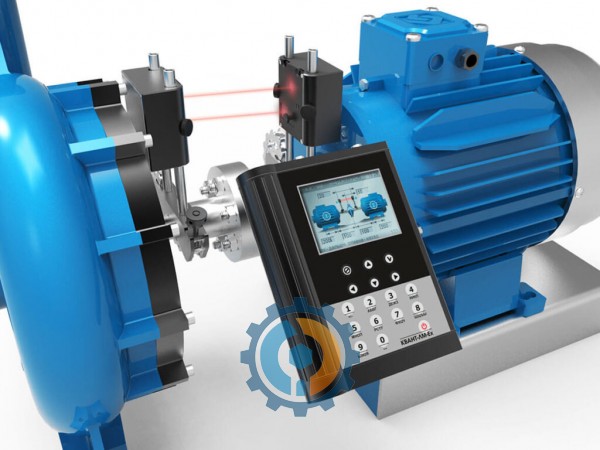

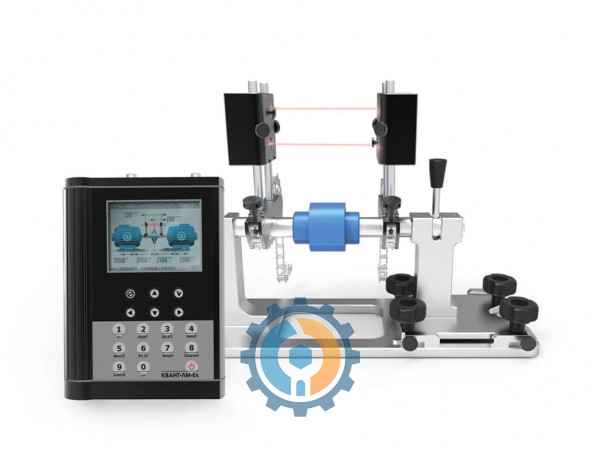

КВАНТ-ЛМ – это новая лазерная система для центровки валов и валопроводов из нескольких механизмов. Интеллектуальная точная лазерная центровка насосов, двигателей, вентиляторов, редукторов, компрессоров и турбин становится ещё проще. Центровка горизонтальных и вертикальных машин и механизмов теперь возможна с точностью до 0,001 мм. за несколько минут. Функция проверки плоскостности фундаментов и прямолинейности направляющих всегда необходима перед самой процедурой центрирования любого механизма.

Новый цветной дисплей с 3D анимацией механизмов встроенный в легкий алюминиевый корпус имеет пылевлагозащищенное исполнение IP 65 необходимое для выполнения быстрой и точной лазерной центровки насосов, вентиляторов, редукторов, компрессоров и турбин во всех отраслях промышленности.

Расстояние между измерительными блоками увеличено до 5 метров для упрощения центровки двигателя (привода) с промвалом (промежуточным валом). Точность лазерной центровки горизонтальных и вертикальных механизмов контролируется «активной» цветной таблицей допусков и норм, «зашитых» в программу. Зеленый цвет – центровка валов в норме, красный – необходимо центровать.

Впервые в мировой практике лазерная система для центровки механизмов имеет функцию центрирования валопроводов до 32 валов или 31 муфты. Функция усеченного угла поворота вала и встроенные инклинометры (датчики уклона с точностью 0,1°) позволяют центровать с точностью до 0,001 мм. Впервые недорогая лазерная система центровки валов и валопроводов позволяет произвести измерение прямолинейности или плоскостности фундамента. Более 500 систем серии «Квант» уже работают во всех отраслях промышленности.

Особенности и преимущества

• Снижение уровней вибрации
• Экономия электроэнергии за счет снижения нагрузок на привод (электродвигатель, дизель)
• Увеличение долговечности подшипников (уменьшение закупок подшипников)
• Увеличение стойкости уплотнений (сальников), снижение утечек масла
• Увеличение ресурса любых типов муфт, как следствие, уменьшение ремонтов и простоев динамического оборудования
• Повышение качества выпускаемой продукции за счет высокой точности
• Повышение производительности ремонтных и виброналадочных работ в 5-10 раз
• Анализ отчетов и построение трендов в программе BALTECH Expert позволяет оптимизировать расходы производства.

Основные функции

• Центровка валов горизонтальных механизмов (центровка насосов, центровка валопроводов, центровка приводов, центровка муфт, центровка вентиляторов, редукторов, турбин, компрессоров)
• Центровка валов вертикальных механизмов
• Центровка валопроводов (до 32 последовательно соединенных механизмов). Измерение машин в любой последовательности, реальное масштабирование в горизонтальной и вертикальной плоскости, автоматический расчет оптимального результата
• Измерение прямолинейности (например, вала или станины)
• Измерение плоскостности (фундамент, остов, станина, фланец)
• Функция «Мягкая лапа» (проверка все ли опоры механизма находятся в одной плоскости)
• Ввод диаметра муфты (если в паспорте на механизм допуски указаны по отношению к размеру муфты)
• Методы измерения (часовой, усеченный от 30°)
• Показания блоков 0,01 мм. или 0,001 мм. (точность 0,001 мм.)
• Активная таблица допусков (норм) для механизмов с частотой вращения 0-99999 об./мин. Цветное отображение допусков: зеленый-желтый-красный
• Выбор языка (русский, английский)
• Отчеты (до 1000 протоколов центровки c комментариями)
• Самодиагностика электронного блока (автокалибровка)
• Фильтр вибрации и сторонних помех (изменяемый)

Комплектация:

• Блок вычислительный
• Адаптер сетевой
• Кабель интерфейсный USB
• Блок измерительный лазерный (БИЛ) - 2 шт.
• Кабель сигнальный 1500 мм - 4 шт.
• Крепление механическое (призма крепежная со стойками крепления 200 мм - 2 шт., цепь натяжная с замком 1000 мм - 2 шт., цепь удлинительная 1000 мм - 2 шт., стойка крепления малая 75 мм - 4 шт., ключ затяжной, подставка под стойки)
• Крепление магнитное (основание магнитное - 2 шт., площадка -  2шт., винт площадки - 2 шт., ключ затяжной)
• Рулетка измерительная
• Пластина калиброванная - 10 шт.
• Набор щупов
• CD с программой BALTECH Expert
• Кейс транспортировочный
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка

Технические характеристики
