Лазерная центровка Fixturlaser GO

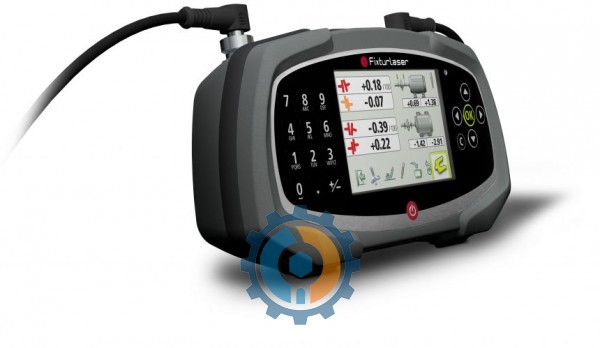

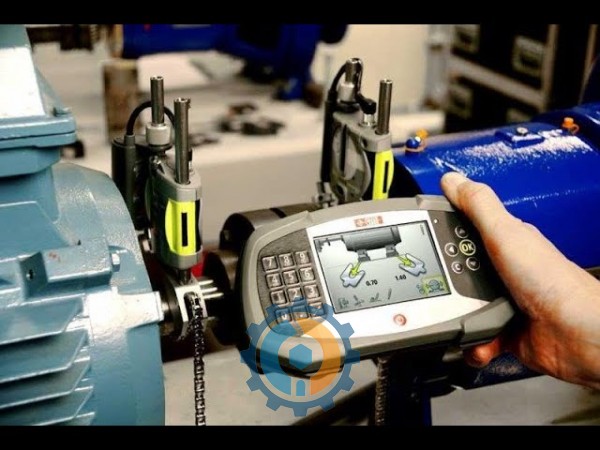

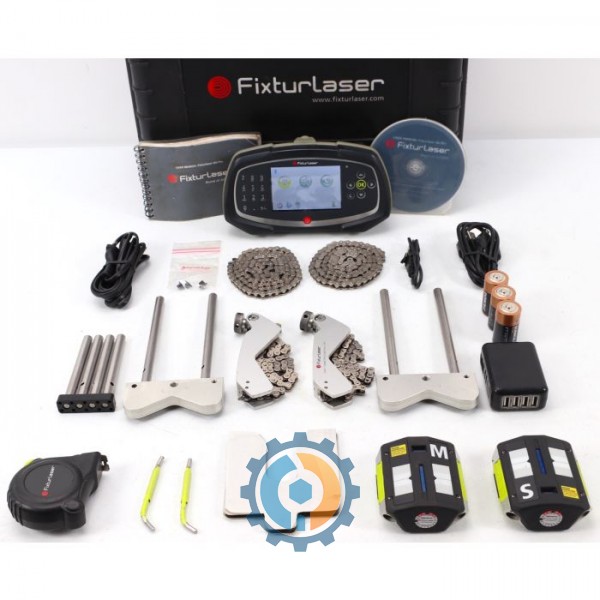

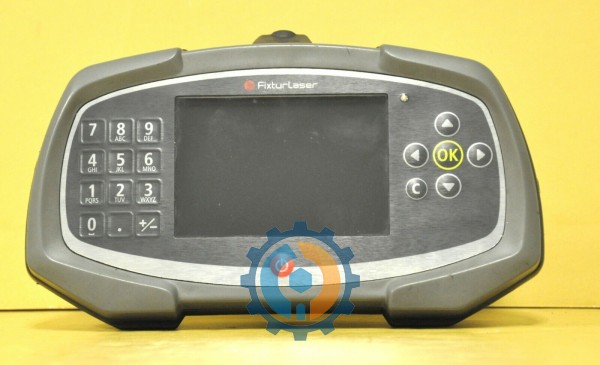

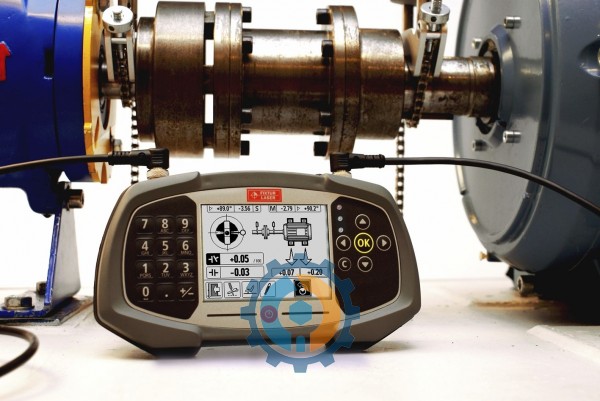

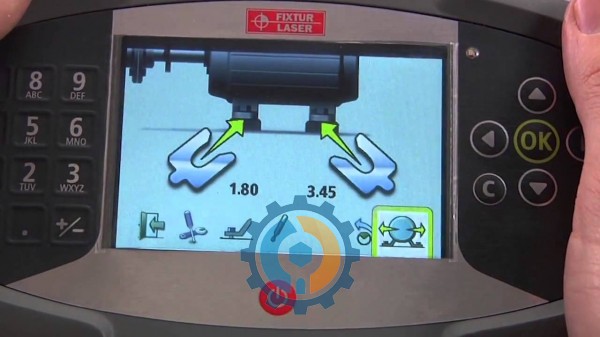

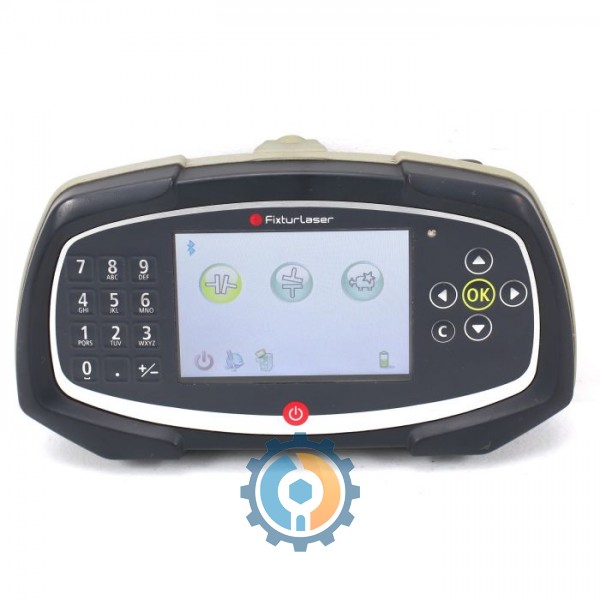

Система Fixturlaser GO состоит из двух измерительных блоков, устанавливаемых на валах при помощи входящих в систему крепежных приспособлений. После вращения валов для проведения замеров в различных положениях система делает расчёт относительного расстояния между осями вращения валов в двух плоскостях. В систему вводятся расстояния между измерительными блоками, расстояние до центра муфты и расстояния до опор машины. На дисплее отображаются текущие значения соосности валов и положение опор. При регулировке положения машины, контроль произведенных действий может осуществляться непосредственно по отображаемым на экране данным.

Результаты замеров можно сохранить в памяти дисплейного блока. Сохранённые в памяти измерения можно легко перенести в ПК для дальнейшего документирования.

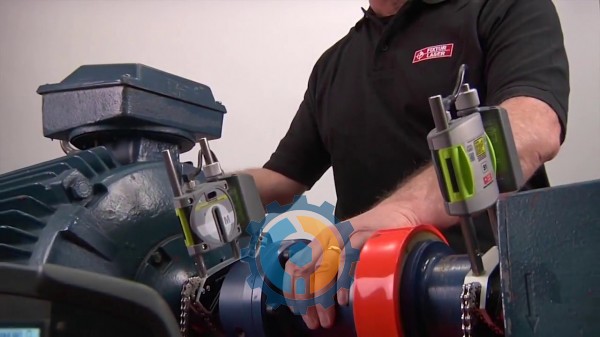

Определение несоосности осей вращения сопрягаемых валов производится считыванием отклонений лазерного луча при одновременном проворачивании валов с установленными на них измерительными блоками. Определение несоосности центров отверстий, а также центров проточных частей турбин и экструдеров осуществляется путем изменения положения приемника внутри контролируемого объекта и считывания отклонения лазерного луча по двум осям. Определение отклонений от плоскостности и прямолинейности осуществляется путем установки приемника излучения в нескольких точках контролируемого объекта и измерений в этих точках отклонений относительно лазерного луча, задающего реперную плоскость или линию.

Технические характеристики
