Комплект приспособлений BALTECH SA-4000

Система центровки BALTECH SA-4000 - комплект приспособлений для центрирования валов BALTECH SA-4000 предназначен для проведения работ по центрированию деталей сопряженных гибкими муфтами валов широкого класса машин и механизмов.

Комплект состоит из набора крепежных приспособлений и измерительных головок (индикаторов) для получения замеров, для расчетов центрирования по муфте и необходимых коррекций по лапам.

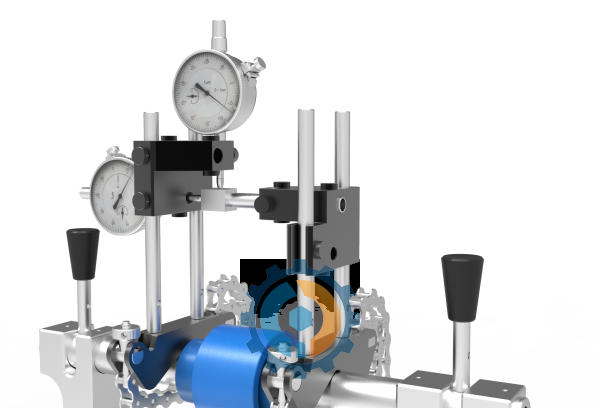

Набор крепежных приспособлений включает в себя крепежные призмы, универсальные держатели индикаторов, измерительные штанги и набор стоек. В рабочем положении набор крепежных приспособлений обеспечивает установку измерительных головок индикаторов на центрируемых валах или деталях (на самих валах или на полумуфтах). Варианты установки и центрирования валов описаны в инструкции по эксплуатации.

Измерительные головки представляют собой механические стрелочные индикаторы часового типа, преобразующие линейное перемещение штока в отклонения стрелочного указателя.

Исходные линейные размеры механизма, а также результаты измерений взаимных перемещений валов, полученных при одновременном их проворачивании, фиксируются исполнителем для вычисления центрирования валов и необходимых перемещений опор механизма в вертикальном и поперечном направлениях, обеспечивающих центрирование осей вращения валов.

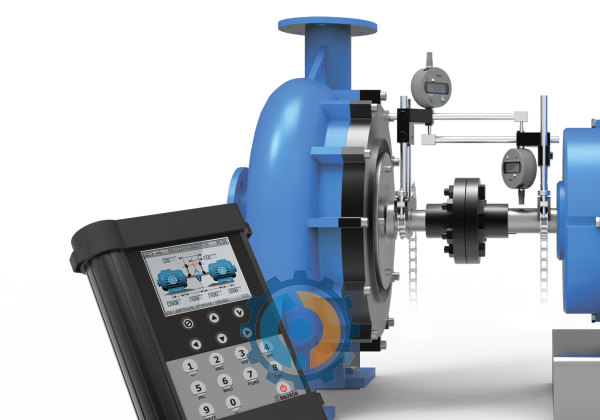

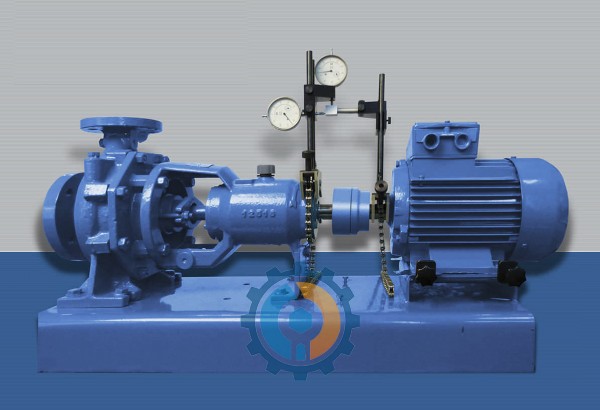

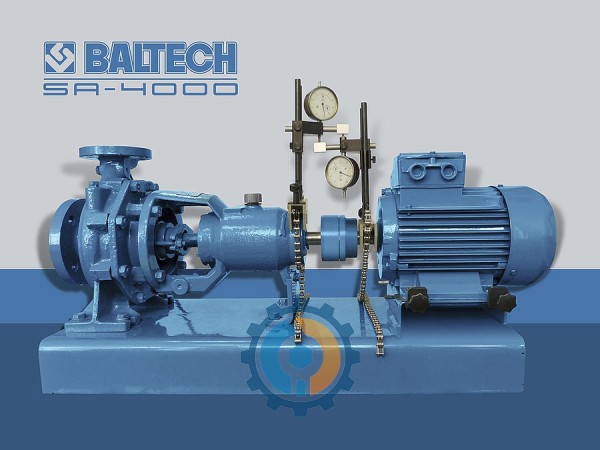

Для проведения измерений взаимных перемещений валов используются стрелочные индикаторы перемещений, которые с помощью специального крепежа, входящего в комплект поставки, устанавливаются на валах.

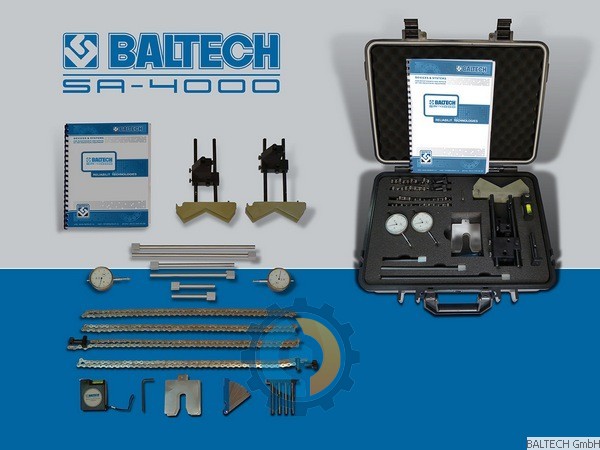

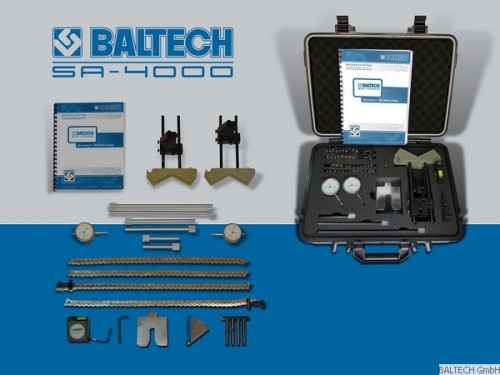

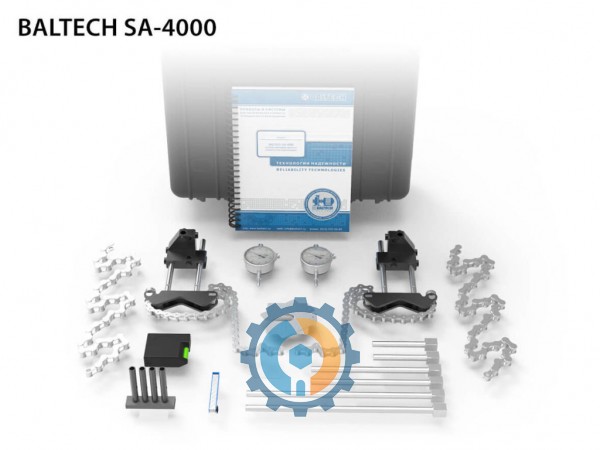

Комплектация:

• Стрелочный индикатор - 2 шт.
• Измерительная рулетка c жидким уровнем
• Крепления для измерителей на валу (по согласованию допускается использование другого способа крепления) - 2 комплекта

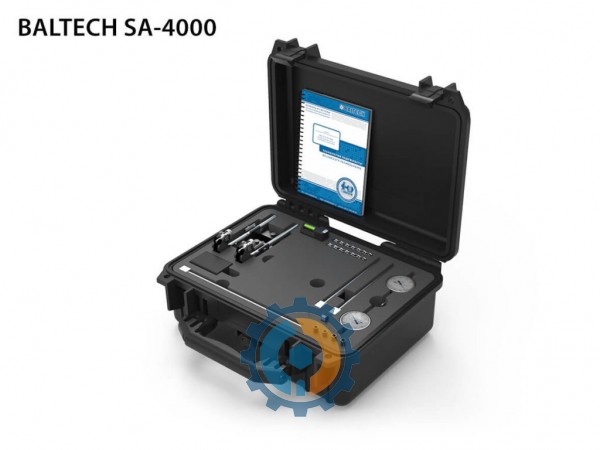

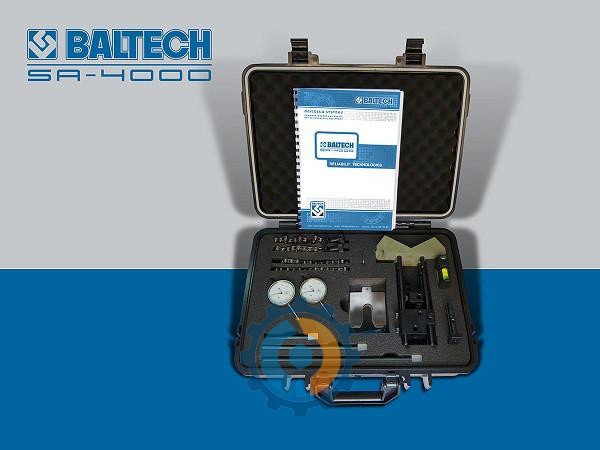

• Транспортировочный кейс
• Магнитные стойки, калиброванные пластины, щупы и пр. - опция
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка

Технические характеристики
