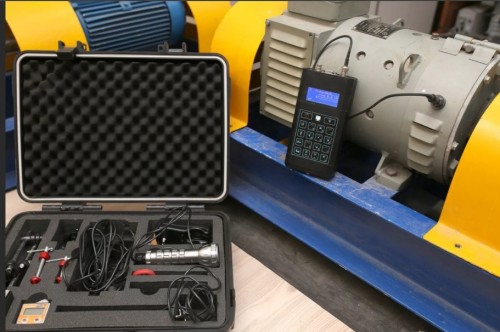

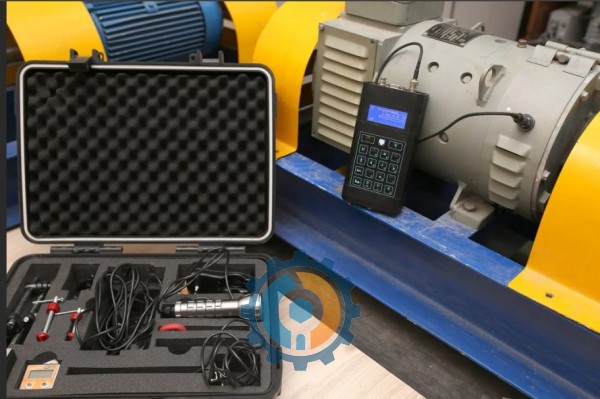

Центровка электродвигателей

Одним из наиболее важных моментов после приобретения электродвигателя является его правильная установка и подключение.

Выбранное основание выверяется в горизонтальной плоскости и по осям, затем закрепляется на поверхности (фундамент, бетонное перекрытие и пр.) фундаментными болтами. Болты фиксируются в отверстиях, как правило, оставляемых при бетонировании фундамента.

Для пробивания небольших отверстий в готовых бетонных основаниях используются пневмо- или электромолотки, оснащенные специальными инструментами с наконечниками, изготовленными из жестких сплавов.

Обычно завод-изготовитель в комплекте с электродвигателем поставляет общую плиту или раму для него и приводимого двигателем механизма, соответственно, отверстия для закрепления уже проделаны.

Если же они отсутствуют, необходимо просверлить их самостоятельно, предварительно произведя разметку основания на месте монтажа. Порядок действий при этом таков:

• Определение монтажно-установочных размеров двигателя, а именно:

• расстояния между вертикальной осью мотора и торцом вала (или торцом насаженной полумуфты);
• расстояния между приводимым двигателем механизмом и между торцами полумуфт на его валах;
• расстояния между отверстиями в лапах перпендикулярно оси двигателя;
• расстояния между отверстиями в лапах вдоль его оси.
• Замеры высоты вала (высоты оси) на агрегате и высоты оси двигателя. Итог этих замеров - предварительное определение толщины подкладок под лапы. Для удобства центровки она должна составлять примерно 2-5 мм.

Подъем электродвигателя осуществляется при помощи талей, кранов, лебедок и прочих механизмов. Электродвигатели весом до 80 кг допустимо поднимать вручную, применяя при этом настилы.

После того, как двигатель установлен на основание, производится предварительная центровка с подгонкой в горизонтальной плоскости и по осям. При сопряжении валов происходит финальная выверка.

Центровку электродвигателя производится относительно вала вращаемого данным двигателем механизма. Существует два варианта:

• Ременная и клиноременная передачи. При центровке двигателя следует строго соблюдать параллельность валов, а также обеспечить совпадение средних линий шкивов (по ширине). Выверка производится с помощью металлической выверочной линейки, прикладываемой к торцам шкивов. При этом она должна касаться двух шкивов в 4 точках. Этот способ используется, если расстояние между центрами валов относительно невелико и составляет до 1,5 м. При большем расстоянии (либо отсутствии линейки нужной длины) выверка осуществляется при помощи струны и скоб, временно устанавливаемых на шкивы. Необходимо добиться равного расстояния от струны до скоб.
• Соединение муфтами. В этом случае для центровки мотор перемещается на небольшие расстояния по горизонтали и вертикали. Подготовительная центровка (сверху, снизу, слева и справа) проводится путем проверки отсутствия просвета между ребром угольника или линейки и образующими полумуфт. Окончательная центровка ведется по центровочным скобам. Количество прокладок под лапами двигателя должно быть минимальным (менее 3-4 штук).
