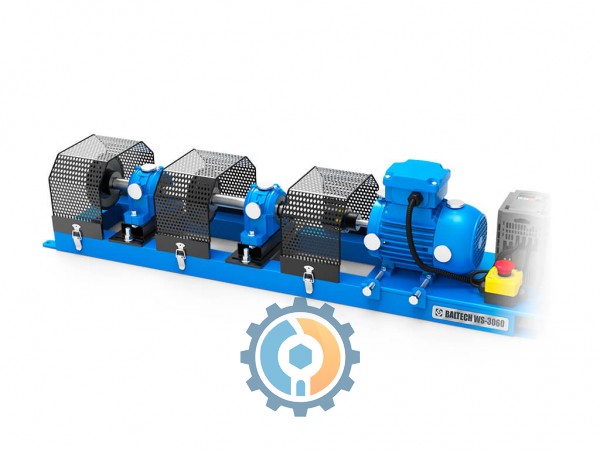

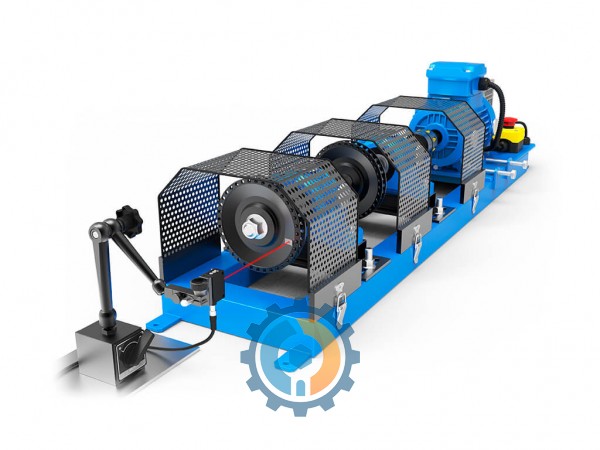

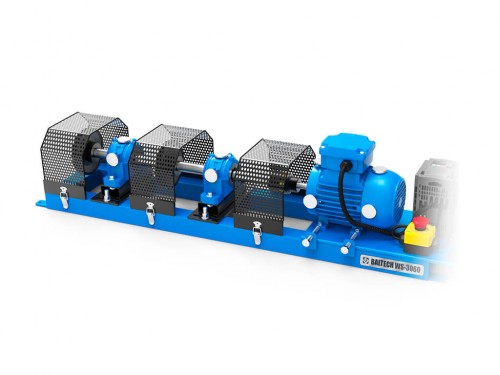

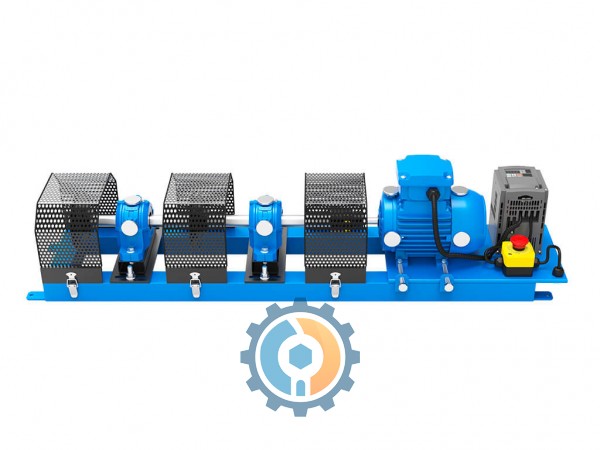

BALTECH WS-3060 Тренировочный стенд для проведения работ по вибродиагностике, балансировке, центровке и монтажу подшипниковых узлов
Производитель:
Обучение
Арт:
stud0001
| Комплекс для проведения работ по вибродиагностике, балансировке, центровке и монтажу подшипниковых узлов |
| Комплекс предназначен для профильных организаций СПО (среднего профессионального образования), ВУЗ (высших учебных заведений) и промышленных предприятий для отработки навыков эксплуатации и ремонта роторных агрегатов, включая следующие процедуры: |
| • монтаж оборудования; |
| • сборка/разборка узлов с подшипниками качения; |
| • оценка состояния машин по результатам измерения вибрации; |
| • центровка валов с муфтовыми передачами; |
| • балансировка роторов и рабочих колес; |
• тепловизионное обследование (термография). |
| Назначение: для проведения работ по вибродиагностике, балансировке, центровке и монтажу подшипников. Оснащен кнопкой аварийного отключения питания (ГОСТ IEC/TS 62850-2016) и блокиратором электроразъемов с замком. |
| Механика стенда предусматривает возможность: |
| установки прецизионного вала (h7) диаметром ø30мм в два разъемных подшипниковых корпуса. |
| полной разборки/сборки агрегата и отработка навыков механика и специалиста (слесарь) по ремонту и эксплуатации промышленных агрегатов; |
| измерения вибрации и вибродиагностики для определения общего состояния на основе ГОСТ Р ИСО 20816-1-21, в т.ч. определение наличия ослаблений, дисбаланса, расцентровки, проверка их отсутствия после устранения; |
| замены установленных подшипников на подшипники с заложенными дефектами для оценки навыков по вибродиагностике; |
| создания/устранения неуравновешенности ротора установкой корректирующих масс (радиус установки 75 мм) на рабочем колесе диаметром 165,5 мм; |
| одноплоскостной и двухплоскостной балансировки. Для проведения работ по балансировке возможность самостоятельной быстрой переналадки стенда для изменения типа ротора на консольный или межопорный; |
| создания/устранения несоосности муфтового соединения штатными регулировочными винтами; |
| самостоятельной замены подшипников качения с целью: отработка навыков монтажа и технического обслуживания подшипников; |
| вибродиагностика подшипниковых узлов (оценка состояния подшипника с заложенным дефектом) |
Технические характеристики
| Состав комплекса: |
| 1. BALTECH WS-3060 Тренировочный стенд для проведения работ по вибродиагностике, балансировке, центровке и монтажу подшипниковых узлов |
| 2. КВАНТ-ЛМ — система для центровки валов лазерная |
| 3. BALTECH VP-3470 — виброанализатор c программой ведения баз данных и аксессуарами |
| 4. BALTECH TR-0120 (160Х120) с цифровой камерой – тепловизор с диапазоном –20°С … +350°С |
| 5. Комплект пластин BALTECH-2N (для центровки) |
| 6. Верстак слесарный для установки комплекса (*опция) |
| 7. Учебный пакет (ламинированные плакаты, учебные пособия, лабораторные работы) |
| 8. Выездное обучение Преподавателей Заказчика работе с оборудованием проводится с выездом Эксперта на его местонахождение (приемка, пуско-наладка, обучение) |
