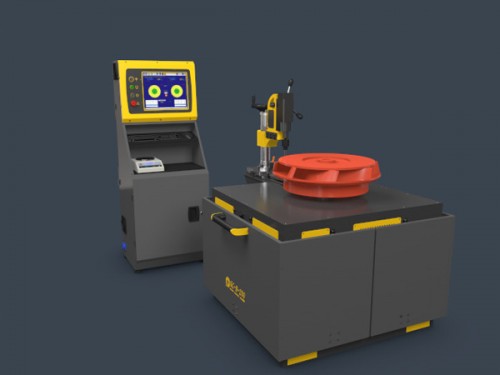

Балансировочный станок ВМВ-20000
Балансировочный станок ВМВ-20000. Большой выбор приборов из наличия. Российские и зарубежные приборы для обслуживания подшипникого узла

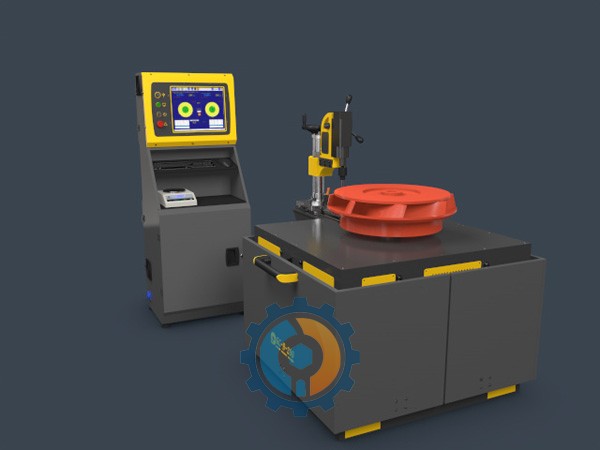

Вертикальные балансировочные станки серии БС-В предназначены для высококачественной динамической балансировки различных типов роторов. Принцип работы станка заключается в измерении вибрации на опорных стойках, возникающей при вращении разбалансированного ротора, преобразовании значений измеряемой величины в электрический сигнал, его обработке и последующем вычислении динамического дисбаланса и значений корректирующих масс, устанавливаемых на контрольном роторе.
Станок состоит из опорных стоек с подвижными роликовыми блоками, предназначенными для установки контролируемого ротора, измерительной системы и контрольного ротора с набором контрольных грузов. Измерительная система включает приборную стойку с блоками измерения, обработки сигналов и отображения информации, а также акселерометры и преобразователи числа оборотов. Акселерометры располагаются на опорных стойках станка и служат для измерения их вибрации.
Станки серии БС-В выпускаются в нескольких модификациях: ВМВ 010, ВМВ 050, ВМВ 300, ВМВ 1000, ВМВ 3000, ВМВ 5000, ВМВ 8000, ВМВ 20000. Эти модификации отличаются грузоподъемностью станка и размерами балансируемого ротора.
Технические характеристики
Наименование характеристики | Значения |
Диапазон измерений амплитудного значения виброперемещения, мкм | от 0,1 до 100 |
Диапазон рабочих частот, Гц | от 5 до 40 |
Пределы допускаемой относительной погрешности измерений амплитудного значения виброперемещения на базовой частоте 40 Гц, % | ±12 |
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 40 Гц, %, не более | ±15 |
Нормальная область значений температуры, °С | 25±10 |
Габаритные размеры, мм, не более: - опорная стойка (в зависимости от варианта исполнения): - длина - ширина - высота - приборная стойка (длина х ширина х высота) - контрольный ротор (диаметр х длина) (в зависимости от исполнения) - контрольные грузы (диаметр х высота) | от 160 до 1850 от 32 до 590 от 170 до 1530 600 х 500 х 1450 от 82x205 до 380x950 от 6x0,8 до 36x14 |
Масса, кг, не более: - опорная стойка (в зависимости от варианта исполнения) - приборная стойка - контрольный ротор (в зависимости от исполнения) - контрольные грузы, г | от 3,2 до 1350 50 от 5 до 500 от 0,02 до 105,6 |
