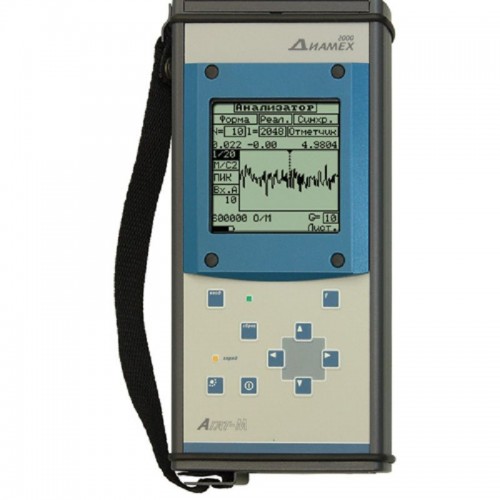

Анализатор вибрации АГАТ-М
АГАТ-М – это современный двухканальный анализатор параметров вибрации, а так же лучший в своем классе прибор для проведения 2-х плоскостной динамической балансировки вращающегося оборудования в собственных опорах.
Использование прибора в качестве коллектора (сборщика) данных совместно с программным обеспечением ДИАМАНТ-2 позволяет создать полноценную систему прогнозируемого обслуживания оборудования.
Отличительной особенностью прибора АГАТ-М является наличие функции экспресс-диагностики подшипников качения, которая по однократному замеру позволяет определить дефекты монтажа, зарождающиеся дефекты подшипников, а так же степень их износа.
Для определения собственных частот агрегата и его резонансов в приборе реализованы функции разгона/выбега и спектра собственных частот, в том числе одновременно по двум каналам.
Прибор АГАТ-М имеет оптимальный набор функций, что позволяет решать самые различные задачи измерения вибрации, вибродиагностики и балансировки роторов в собственных опорах.
Для контроля и анализа вибрации газоперекачивающих агрегатов, нефтяных насосов и другого оборудования, установленного во взрывоопасных помещениях, прибор поставляется во взрывозащищенном исполнении с уровнем взрывозащиты "Повышенная надежность" - АГАТ-М (взрывозащищенное исполнение). Маркировка взрывозащиты - 2ExnLIICT4X.
Особенности 2-х канального анализатора вибрации АГАТ-М:
- Высокая точность измерений в диапазоне от 2 Гц до 10 кГц;
- Оптимальный набор функций, как для начинающего специалиста, так и для профессионала;
- 2 канала измерения вибрации;
- 2-х плоскостная динамическая балансировка;
- Функция экспресс-диагностики подшипников;
- Возможность использования в качестве сборщика данных в системе периодического мониторинга совместно с ПО «ДИАМАНТ-2» (опция);
- Возможность замера собственных частот, в том числе одновременно по двум каналам;
- Прочный, металлический корпус, обеспечивающий герметичность прибора;
- Мембранная пылезащищенная клавиатура;
- Взрывозащищенное исполнение – маркировка взрывозащиты – 2ExnLIICT4X.

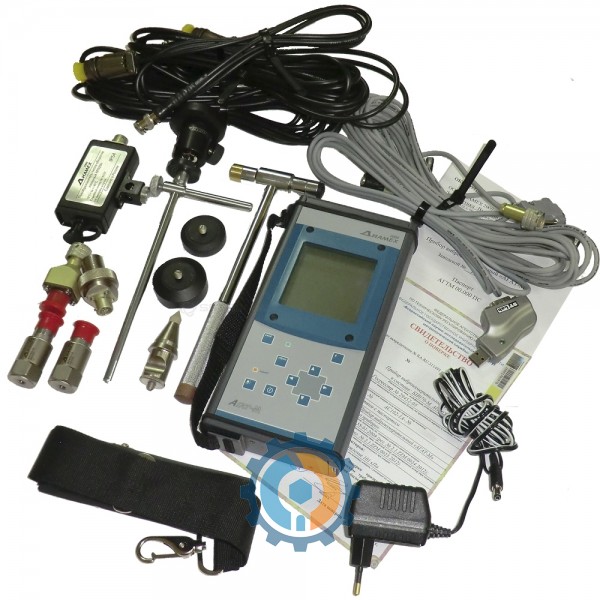

Комплект поставки АГАТ-М
| № | Наименование | Количество |
| 1 | Блок измерительный БИ070-М в выбранном исполнении | 1 |
| 2 | Пьезоакселерометр АС102-1А | 2 |
| 3 | Кабель соединительный к пьезоакселерометру длиной 1,5 м | 1 |
| 4 | Кабель соединительный к пьезоакселерометру длиной 6 м | 2 |
| 5 | Щуп измерительный для пьезоакселерометра | 1 |
| 6 | Магнит для пьезоакселерометра (для криволинейных поверхностей) | 1 |
| 7 | Магнит для пьезоакселерометра (для плоских поверхностей) | 1 |
| 8 | Отметчик оборотов лазерный КР020Л в комплекте с метками светоотражающими (100 шт.) | 1 |
| 9 | Стойка магнитная для отметчика оборотов КР020Л | 1 |
| 10 | Кабель соединительный к отметчику оборотов КР020Л длиной 6 м | 1 |
| 11 | Кабель связи прибора с компьютером | 1 |
| 12 | Переходник USB-COM | 1 |
| 13 | Блок сетевого питания | 1 |
| 14 | CD диск с ПО прибора | 1 |
| 15 | Сумка для прибора и принадлежностей | 1 |
| 16 | Паспорт | 1 |
| 17 | Свидетельство о поверке | 1 |
Дополнительная комплектация АГАТ-М
| № | Наименование |
| 1 | Молоток импульсный |
| 2 | Датчик электромагнитный КЕ010 с переходником MS-ОНЦ |
Технические характеристики
| Параметр | Значение |
| Количество измерительных каналов | 2 |
| Частотный диапазон | 2…10000 Гц |
| АЦП | 14 бит |
| Тип подключаемых датчиков | Пъезоэлектрические ICP |
| Интегрирование | Цифровое, одинарное и двойное |
| Калибровка | Программируемая |

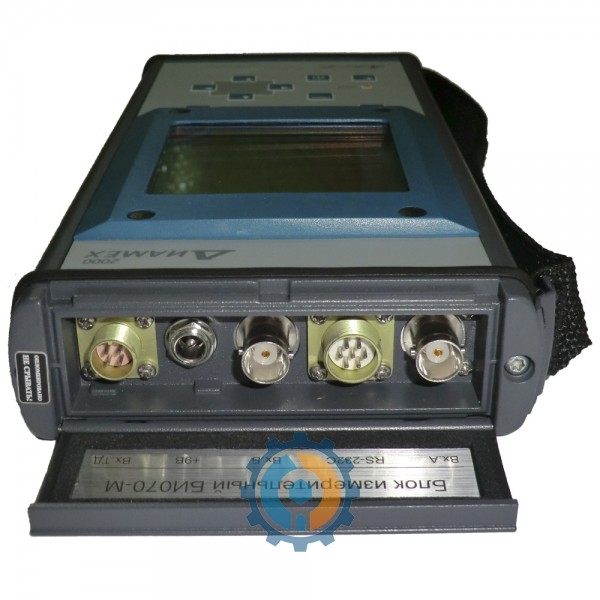

| Входы | 2 входа подключения датчика вибрации; 1 вход подключения отметчика; 1 вход для связи с компьютером RS-232, USB (через переходник USB-COM) |
| Погрешность измерений | < 5% |
| Основные режимы работы | Анализатор вибрации; Диагностика подшипников качения; Балансировочный прибор – 2 плоскости 4 точки (возможна работа с ПО АГАТ-ПРОТОКОЛ); Сборщик данных – функции периодического мониторинга (при использовании ПО ДИАМАНТ-2) - опция |
| Функции обработки | Общий уровень, пик-фактор, амплитуда/фаза, спектр, форма сигнала, спектры огибающей сигнала, одно и двухканальные выбег, временные характеристики |
| Усреднения | Без усреднений, линейные |
| Количество спектральных линий | 100, 200, 400, 800 |
| Длина выборки сигналов | 256, 512, 1024, 2048 |
| Число точек на характеристике | 100 |
| Объем памяти (общий/данные/ПО) | 2 / 1,5 / 0,5 |
| Скорость обмена с ПК | Программируемая: 9600 - 115200 |
| Режимы запуска | Свободный, от сигнала, от отметчика |
| Связь с ПК | RS-232 (USB переходник в комплекте) |
| Дисплей | Низкотемпературный ЖКИ с подсветкой 128х128 пикселов программная настройка контрастности |
| Питание | Встроенный аккумулятор 1,6 А·ч, сетевой блок питания |
| Длительность работы от аккумулятора | Не менее 6 часов |
| Корпус | Металлический, пыле-, влагозащищенный |
| Клавиатура | Тактильная, пыле-, влагозащищенная |
| Размеры | 220х110х38 мм |
| Масса прибора / комплекта | 900 г / 5400 г |
